优化咬合桩施工法
2018-08-21    by : 丁秋生
  • 优化咬合桩施工法
  • 优化咬合桩施工法
  • 优化咬合桩施工法
  • 优化咬合桩施工法

咬合桩是在桩与桩之间形成相互咬合排列的一种基坑围护结构。从施工工艺上来讲,可分为硬法钻孔咬合桩与软法钻孔咬合桩(俗称硬咬合与软咬合)。




随着科学技术不断发展,现在常用桩的排列方式为一条不配筋并采用超缓凝素混凝土桩 (A桩)和一条钢筋混凝土桩(B桩)间隔布置。施工时,先施工A桩,后施工B桩,在A桩混凝土初凝之前完成B桩的施工。A桩、B桩均采用全套管钻机施工,切割掉相邻A桩相交部 分的混凝土,从而实现咬合。对于大直径咬合桩A桩,现在还常常采用方形钢结构插入混凝土,以提高结构刚度。







目前绝大部分咬合桩均采用全套管钻机进行施工,其优点是适用地层范围广,下挖过程采用全套管冲抓法,遇到障碍物可进行清除。缺点就是套管的下放与上升通过全回转顶升油缸驱动,速度缓慢;冲抓抓斗容量有限,尤其遇到粘土,容易粘住,影响功效。





因此,在地质情况松软的情况下,采用液压振动锤和旋挖钻机配合,很好的解决了全套管钻机以上缺点:液压振动锤可以快速下放与起拔套管,旋挖钻机可快速进行粘土、砂土层的掘进。







杭州地铁9号线一期工程土建施工SG9-5标段,该工程主体工程设计φ1200@950咬合桩274根,桩咬合0.25米,桩长约38.88米;高压电塔隔离桩设计φ800@600咬合桩111根,桩咬合0.20米,桩长约24.5米;




4#消防出入口工程设计φ800@600咬合桩146根,桩咬合0.2米,桩长约15.81米;5#消防出入口工程设计φ800@600咬合桩96根,桩咬合0.2米,桩长约20.49米。桩身强度砼等级为水下C30;





周边施工条件为闹市区,住宅、商铺距离主体基坑边最近约7.55m;220KV高压电缆现场以53°斜穿;地质特点主要为地质松软,呈流塑状,性质极差,极易沉陷。




主要工艺原理:

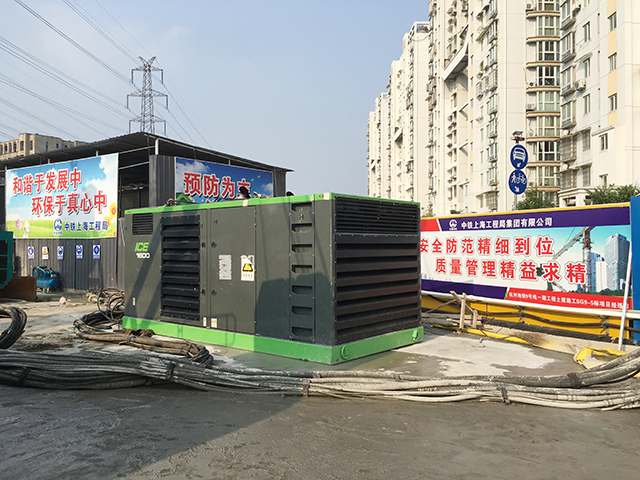

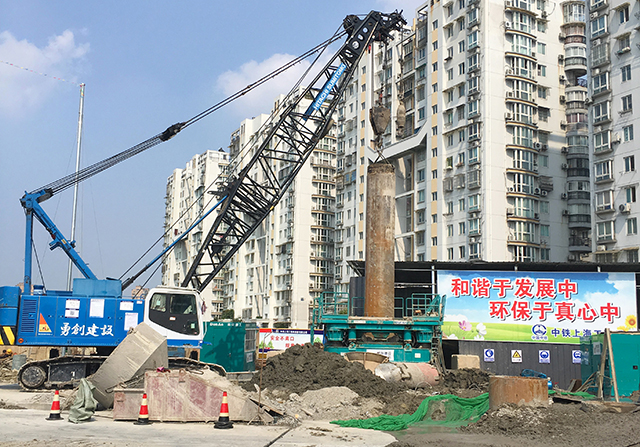

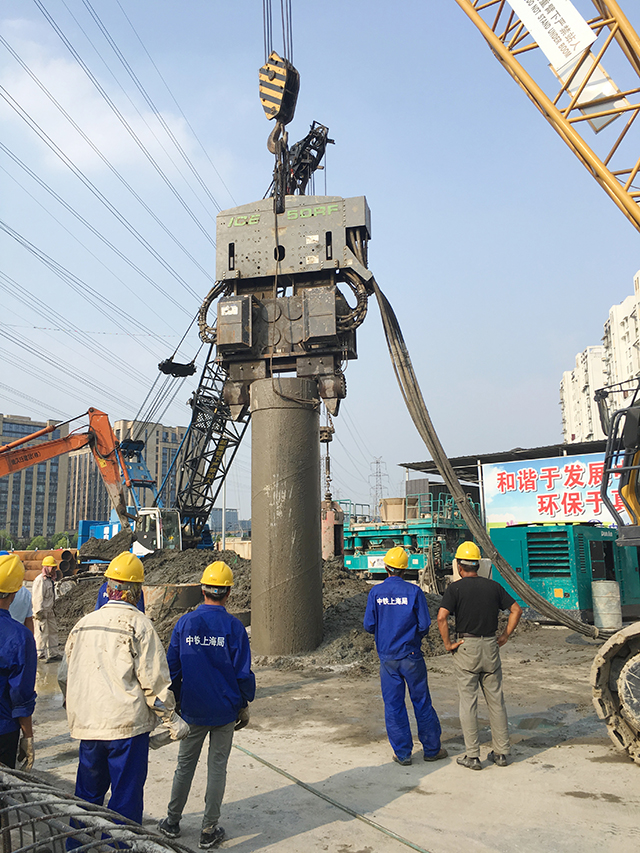

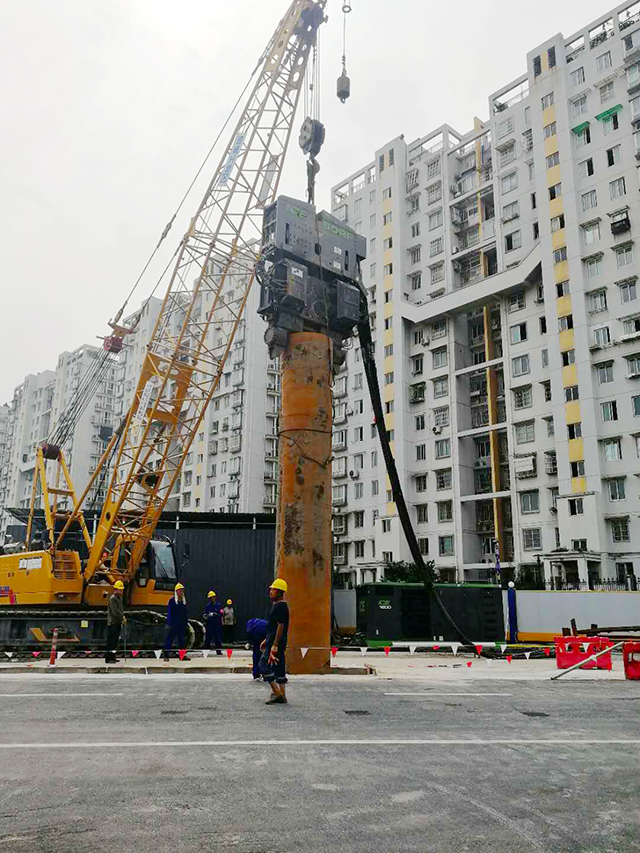

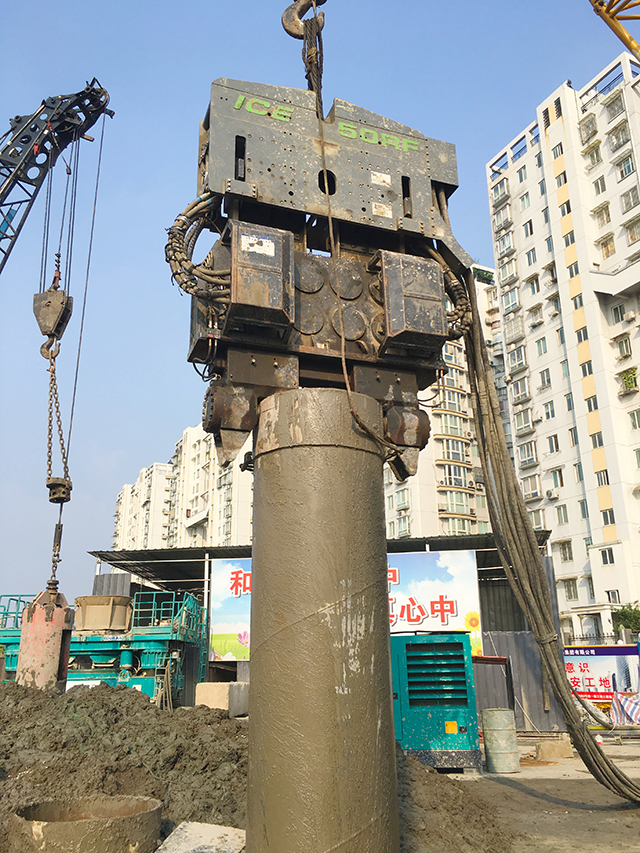

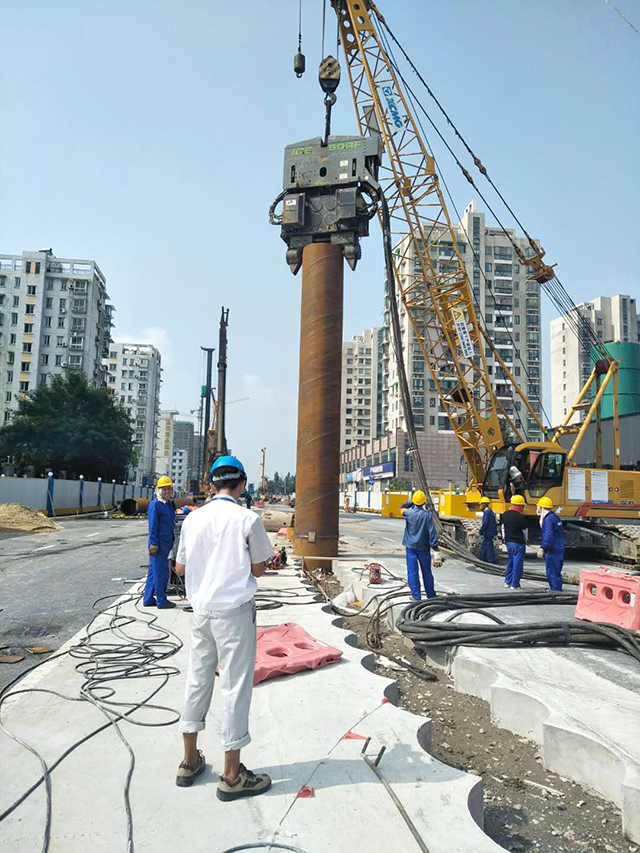

由于距离民房较近,采用ICE免共振锤50RF负责将钢套管振入地下和拔出地面,旋挖负责将钻进套管内的渣土用钻具取出,吊车配用起吊振动锤,同时负责下钢筋笼和吊运钻进套管。高压线下方采用套管分段施工。




施工特点:

(1)环保:在施工过程中,干孔作业,无泥浆等污染源;液压振动锤免共振下套管,噪音小。适应在文明施工要求高的城市。

(2)全套管护壁:在砂土,粘土,粉土,淤泥质土土层施工,因为套管护壁,可在成孔、灌注砼过程中不塌孔,保证灌注质量。

(3)非挤土法:在套管超前下沉过程中保证施工桩位周边土体不受挤压,即保障桩位不扩孔,灌注砼时充盈均匀,桩身外观整洁,又不排斥相邻建筑物及高压线承台保护。

(4)应用广泛:因为咬合桩止水效果好,在止水帷幕要求高的深基坑开挖的围护结构中应用较多。





钻孔咬合桩作为一种新型的围护结构,由于其桩心相互咬和,解决了传统的桩心相切桩防水效果差的毛病,且具有对环境影响小,质量可靠,造价低等优点,具有推广价值。

助力咬合桩施工,ICE具备多种液压振动锤任你选择,专注振动锤、打桩方案40年的艾西伊,为您的项目鼎力相助。
