河床清理 ABC, 今天来学习
2018-10-30    by : 艾严
  • 河床清理 ABC, 今天来学习
  • 河床清理 ABC, 今天来学习

上海有雄心勃勃的振兴城市计划。近年来,城市给排水体系的地表水得到了处理,水生生物重回河流中,但潜伏在水下的是长达一个世纪的未处理污泥。现在必须在不污染水体,对城市地区(道路障碍物)影响最小,并且没有污泥的难闻气味的情况下把这层污物清除掉。挖出来的污泥也应该尽可能干燥,运输的物料主要为固体。

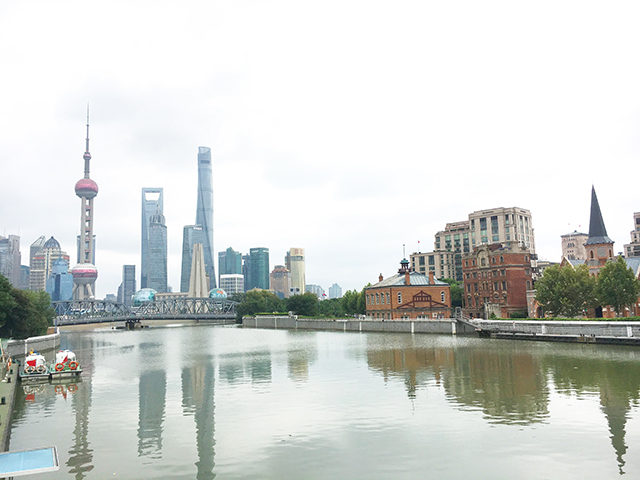

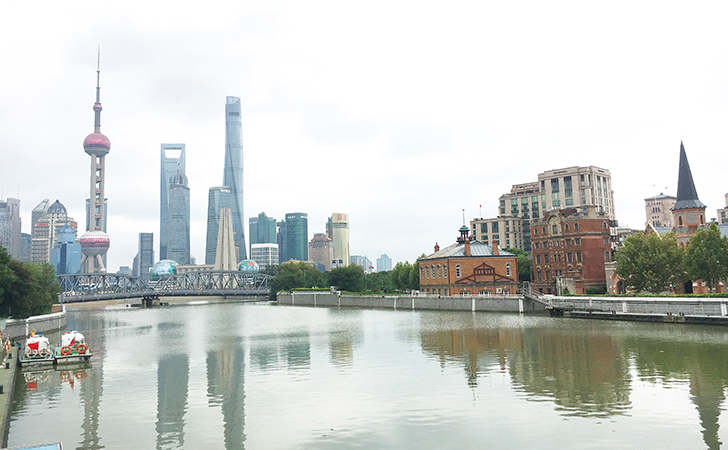

Shanghai Suzhou River 2.jpg


作为尽量减少城市建设对环境影响的项目专家,ICE一直参与并提供建议。解决这个问题的可行方法是使用螺旋泵。这类液压泵是为清理污染的泥浆而设计的,它不会像挖掘机铲斗那样将泥浆排入水中。利用河流本身进行运输显然是最明智的解决方案,因为它不会影响河岸的生活和交通状况。

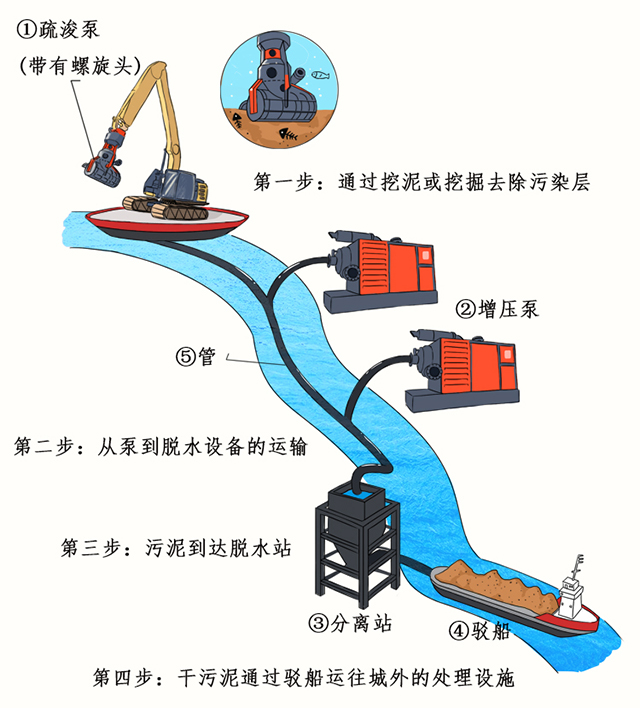

第一步:通过挖泥或挖掘去除污染层

第二步:从泵到脱水设备的运输

第三步:脱水工艺

第四步:运输至污泥处理设施




第一步

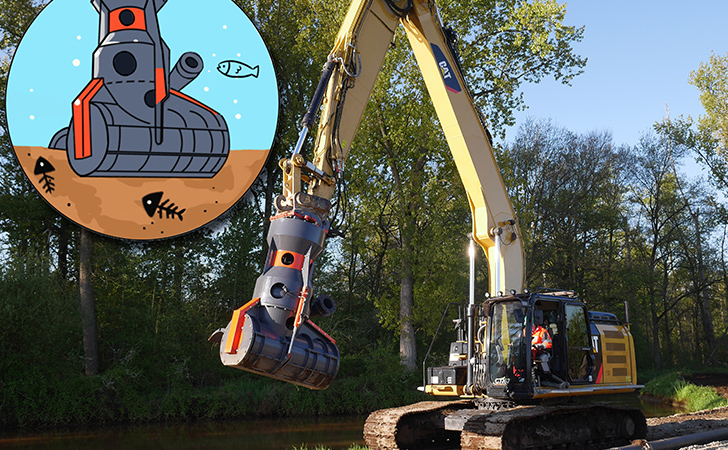

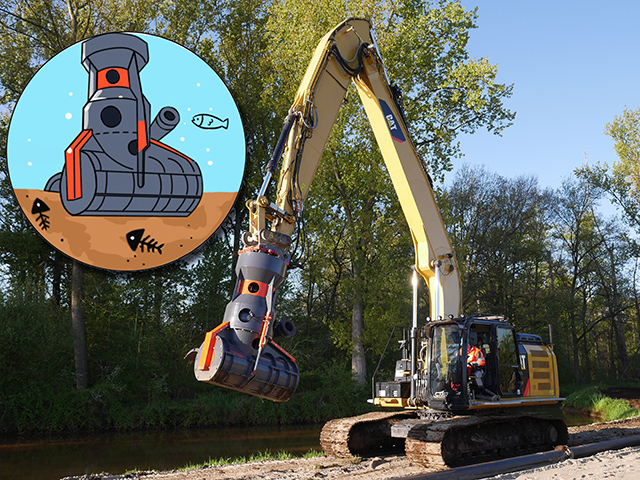

带有螺旋头的疏浚泵是一种经过验证的清除水道污泥的方法。一个疏浚泵,例如液压驱动的Bell200,安装了螺旋头,是专门为最小的浑浊度下去除污泥设计的。螺旋钻头采用阿基米德螺杆泵原理。当螺旋钻的头部扫过河床时,泥浆悬浮在螺旋钻的内部,通过螺旋的转动向泵的吸入口移动。泵的每一次运行都会清除10-20厘米厚的泥浆。该方法能最大限度地降低浊度和浊度。

泵的替代方法是使用挖掘机铲斗清除污泥,这将导致更高的浊度和更不均匀的结果以及固体污染物。





第二步

螺旋泵通过柔性浮管与埋在河床底部的钢输送管相连接。管径依使用的泵而定,直径在150-200-250mm之间。污泥通过这些浸入水中的钢管被泵送到脱水站。钢截面有法兰,并通过螺栓连接在一起,法兰可以焊接以提高强度。到脱水站的实际最大距离是5公里。为了达到高混合浓度,建议每隔1或2公里增加额外的增压泵系统。在河岸或驳船上,每个增压站需要的空间不到50平方米。


第三步

污泥到达脱水站。对于一条长度为20公里的河流,可以准备两个脱水站,每个脱水站的服务半径为5公里。

干燥污泥有几种不同的方法:

- 溢流驳船:将絮凝聚合物加入污泥中,以加速沉淀较轻的颗粒,将水从驳船侧面排回河中。可能有异味

- 沉淀池: 污泥在絮凝剂的帮助下在一定时间内沉淀下来。需要大量的空间

- 土工纺织袋:污泥被泵入袋中,水从袋中渗出留下干污泥,需要空间

- 水力旋流分离器:能快速将水从污泥中分离出来,较轻的物料需要添加絮凝剂


第四步

干污泥通过驳船运往城外的处理设施,从而消除了世界上人口最密集的城市中心之一的卡车运输。

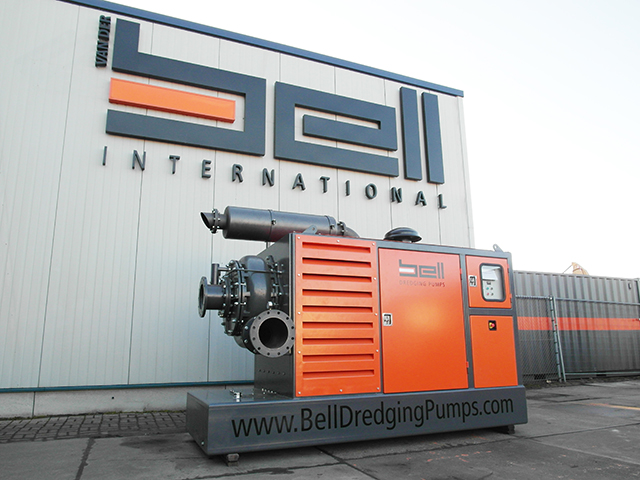

BELL 增压泵.jpg


泵规格:

Bell泵有不同的尺寸。对于浅层环境疏浚,我们建议采用150、200和250型。这些设备的生产能力为每小时500、800或1250立方米,这使得操作人员可以清除多层泥浆,并与脱水站的生产能力相匹配。所有机型均可生产30%左右的固体颗粒,淤泥含量可高达80%,淤泥密度低,不会在管道中沉淀。



泵吸口直径为150mm、200mm或250mm,从而使得塑料垃圾、沉积在污泥中的陶瓷、碎石或金属块也会通过泵的球形通道被泵送走,而大的碎片不会进入螺旋钻,也不会影响泵的性能。



环境疏浚是一项具有挑战性的任务,单是疏浚过程就包括四个步骤。ICE是第1步和第2步的专家。在我们多年的经验中,客户使用多种不同类型的脱水解决方案(第3步),我们很高兴与您分享我们多年来的观察结果。专业的脱水设备可从国际和国内供应商获得。如果您有什么问题,期待收到您的来信!
