选对设备,拔桩才会更顺利!ICE 55NF
2020-09-14    by : 霍金涛
  • 选对设备,拔桩才会更顺利!ICE 55NF

温州七都大桥北汊桥连接鹿城七都岛与永嘉县,向北跨越瓯江,工程总长1866米,已经建成通车。两年前,为修建这座大桥而打入水中的钢便桥急需拆除,方便江面通航。

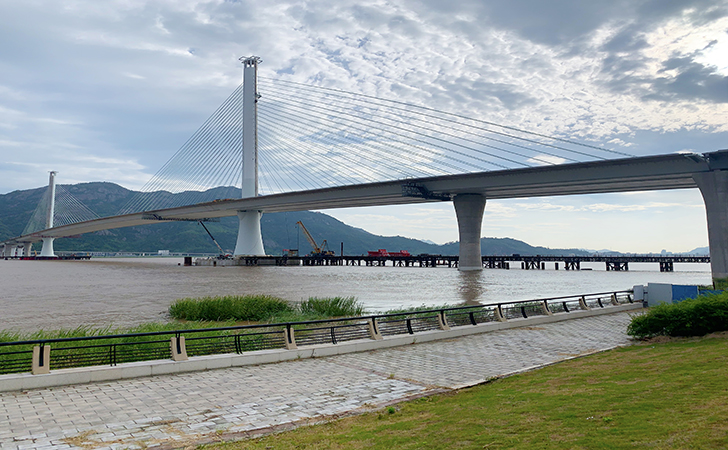

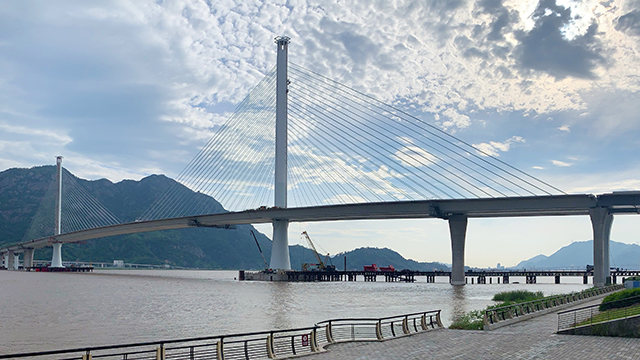

温州七都大桥北汊桥连接鹿城七都岛与永嘉县


拔桩难度大

和其他河道钢便桥不一样的是,两年前采用的栈桥钢管桩直径大小不一,有直径600mm\700mm\800mm三种规格,壁厚比较单薄,仅为8mm,甚至有些采用了6mm壁厚!!但这些钢管桩长度却达到30-40米,经过两年的江水浸泡,这些钢管桩都已锈迹斑斑,当年管桩接头焊接部位都已十分脆弱,如此壁薄且大长度的钢管桩拔取给施工单位带来极大困难!

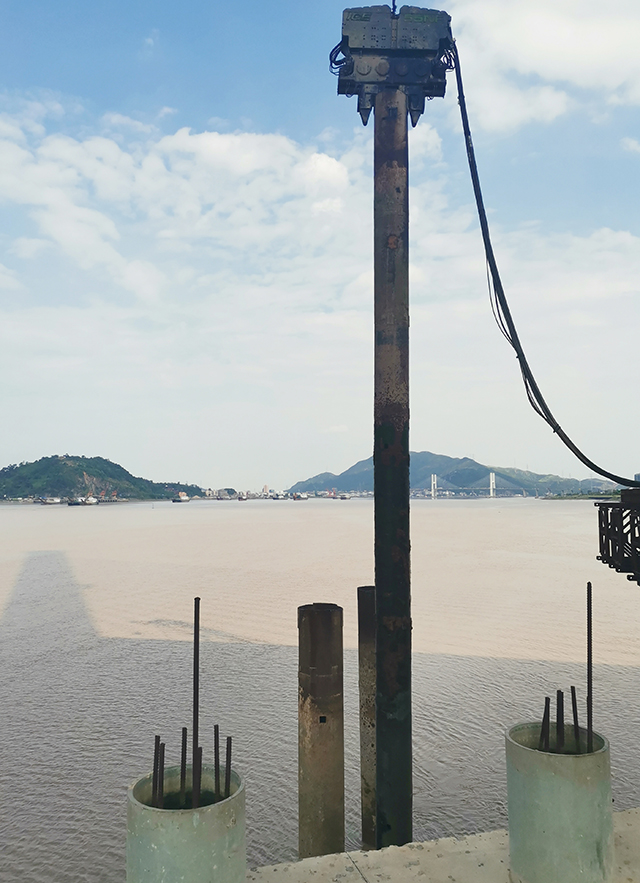

栈桥钢管桩直径大小不一,有直径600mm\700mm\800mm三种规格


吊车跨度大

据项目负责人介绍,此栈桥最大承重只能使用130吨履带吊机,从栈桥平台到拔取的钢管桩跨度12米左右,如果锤体重量太大将造成重大安全隐患!但如果采用小锤,会因激振力不足,桩体不会松动,无法完成拔取任务!


不是最大的,适合的设备才刚刚好!

起初,施工单位仅仅考虑到钢管桩打入江中两年,土体已经完全恢复,应该需要越大激振力的锤来拔取越可行!于是使用近200吨激振力的大型美国进口振动锤施工,但拔桩过程并不顺利,夹具夹住钢管桩时就已经把桩夹裂,桩头加厚再拔,由于振幅太大,频率过低,钢管桩之间的焊缝断开,使桩断裂开来不能拔起!而且因为大型振动锤自身重量太大,每一次操作拔桩都十分小心,施工效率低下!




施工单位尝试性地找到上海ICE公司,咨询此钢管桩的拔取设备,上海ICE根据栈桥施工时间,钢管桩直径大小和壁厚,结合项目当地地质条件,做出推荐分析:低频率、大振幅的锤

并不适合这种施工,低频率无法迅速克服泥土摩阻力,大振幅会对打入时间已久的钢管桩造成破坏;而应该采用高频率、小振幅的液压振动锤,更容易突破土体摩阻力且不会破坏桩体,从而实现顺利拔桩!从吊机跨度考虑,必须采用锤体自身重量轻,但激振力要大的锤才可以满足施工,安全高效!


经过多次技术沟通,最终施工方采用ICE-55NF液压振动锤开始尝试拔桩。55NF激振力并不是最大的,仅仅171吨,打拔30-40米左右钢管桩力度适中,频率1700rpm,高于市场普通的低频率锤,仅次于更高频率的免共振锤(2300rpm),拔桩力却可以达到80吨,锤头带横梁夹具的自身重量仅不足8吨,大大满足项目现场施工条件,拔桩一下变得轻松自如!项目现场看到,大多数时间工人们是在拆除钢便桥铺路板结构和焊接钢管桩桩头,利用55NF拔一根桩仅仅需要十几分钟!

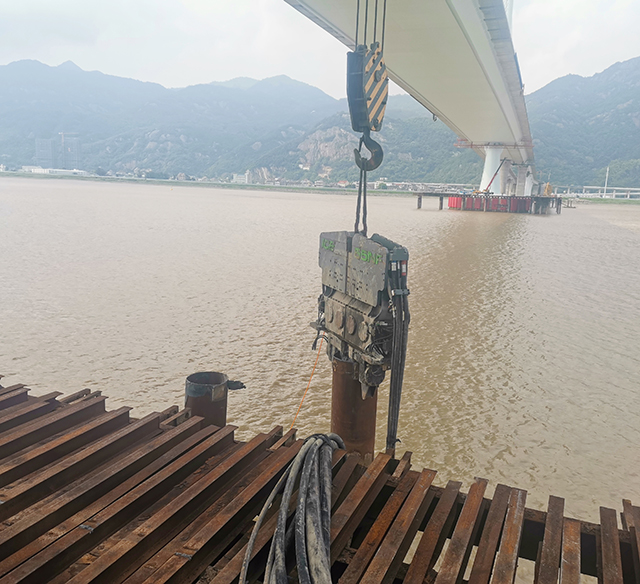

采用ICE-55NF液压振动锤开始尝试拔桩


ICE55NF匹配功率强劲的600型动力站,功率可达548马力,确保350bar压力下的充足液压油流量;配置的idle-timer节油系统,使不施工时的设备自动回到怠速状态,更加节约油耗和成本;无线遥控操作打桩,使操作人员可以近距离接近拔桩现场,实时根据进度操作机器,大大提高了现场施工效率!

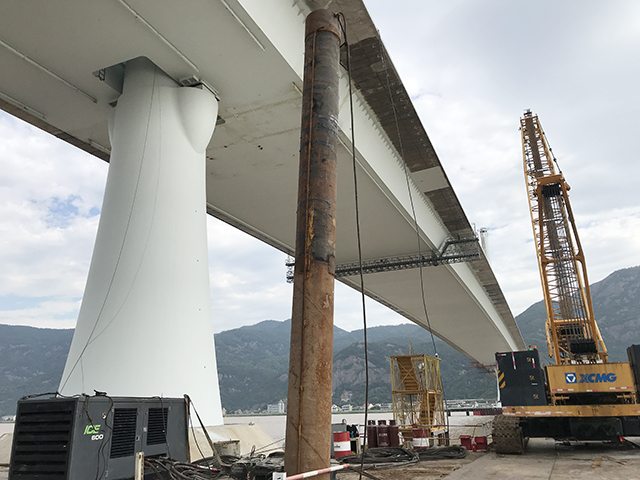

CE-55NF液压振动锤拔桩


上海ICE是提供中频和高频液压振动锤的荷兰公司,中频液压振动锤普遍应用于地质情况复杂的钢管桩和钢板桩打拔,从最小的64.5吨激振力,到537吨激振力的单锤系列,钢管桩直径也涵盖了450mm到5米直径钢管桩的打拔!且大型液压并联锤广泛应用在海上风电和桥梁工程施工中。高频液压振动锤,频率达到2300rpm,具有免共振效果,正广泛被客户所接受,应用在繁华市区和建筑物旁边打桩,从110吨激振力到447吨激振力,可以满足钢板桩和钢管桩长桩的施工,而对周边不产生影响!

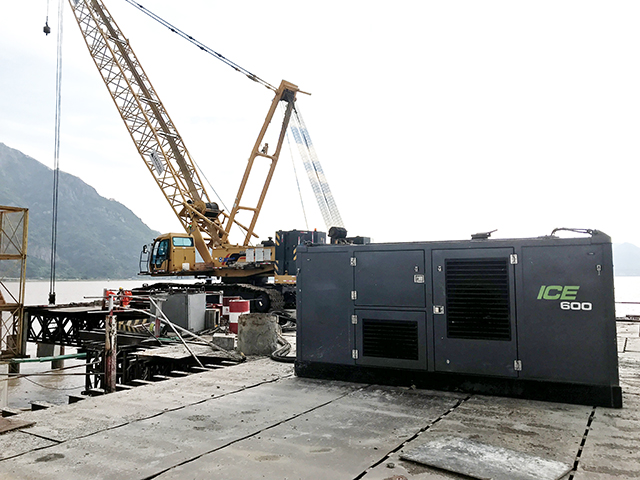

荷兰ICE 600液压动力站


更重要的是,每个项目地质情况和桩的尺寸并不相同,盲目选择大锤或者小锤都会影响施工进度,从而增加施工成本!上海ICE公司可以根据客户提供的地质资料,利用荷兰模拟打桩软件做出项目打桩理论分析,给设备选型提供很好的服务支持,使选择适合的设备更有针对性,大大节省你的时间!期待你的项目来电咨询:021-34688990
