ICE55NF贵阳施工全护筒灌注桩
2021-03-18    by : 张峰
  • ICE55NF贵阳施工全护筒灌注桩

今天介绍的是客户在贵阳工地使用ICE液压振动锤施工全护筒灌注桩的案例。


贵阳工地使用ICE 55NF液压振动锤施工全护筒灌注桩的案例

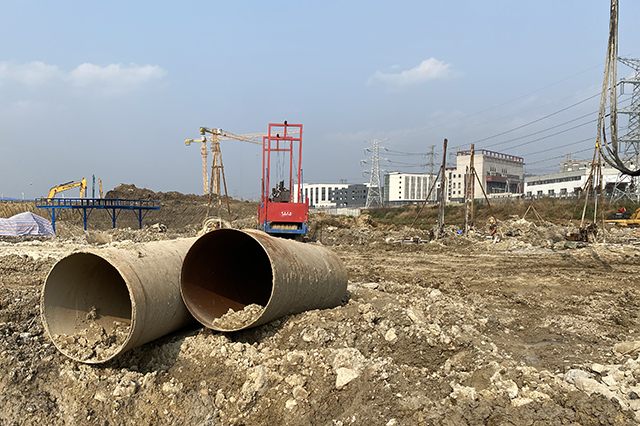

客户要打桩长10米左右,壁厚20mm,桩径0.8米/1米/1.2米的钢管桩,考虑在河边施工,且在桩深5-6米处有砂土层,有塌孔风险,因此客户打算选用全护筒灌注桩工法。


ICE 55NF液压振动锤施工800 1000 1200 全护筒灌注桩的案例


全护筒(套管)工法:就是在旋挖钻机旋挖成孔时,将钢护筒埋入地下一定深度,然后在护筒内取土成孔;在灌注混凝土时,随灌随拔护筒,保证混凝土始终埋住护筒一段距离;混凝土灌注完成后,将护筒拔出,而成孔工法。

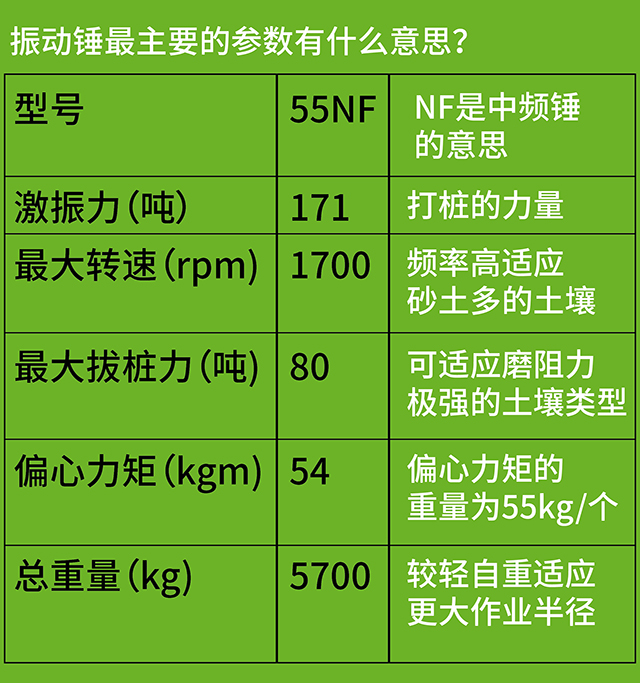

振动锤 55NF参数表

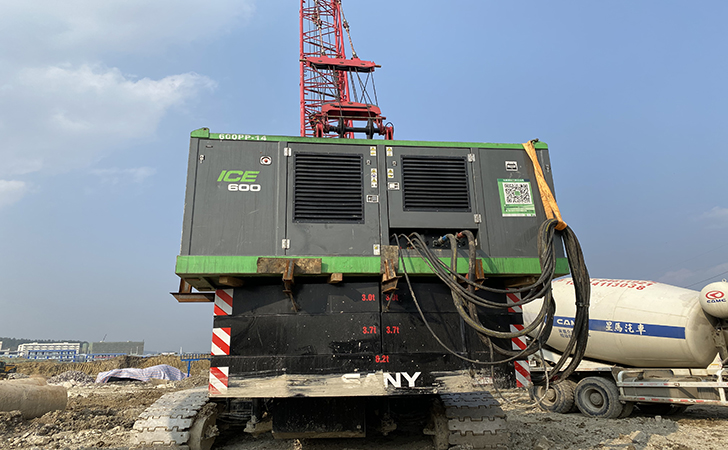

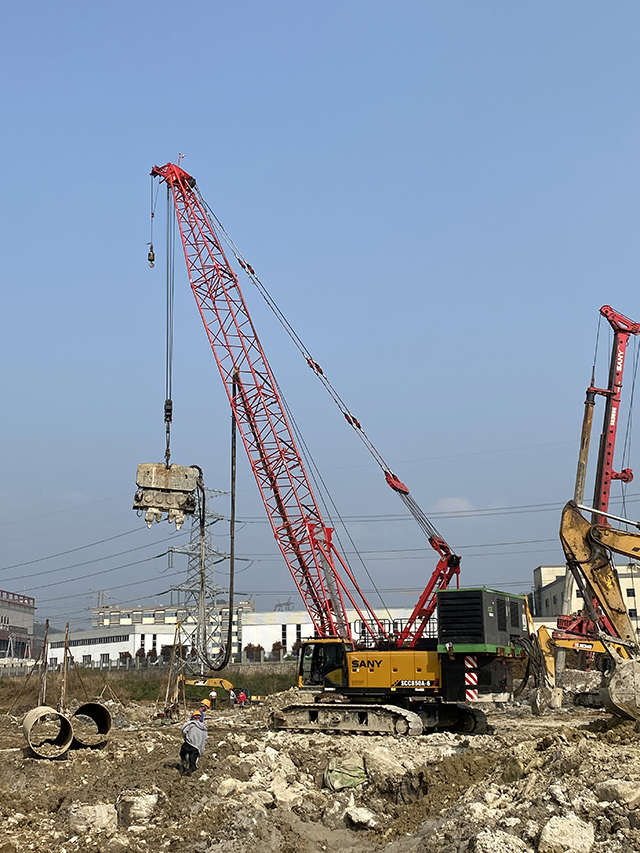

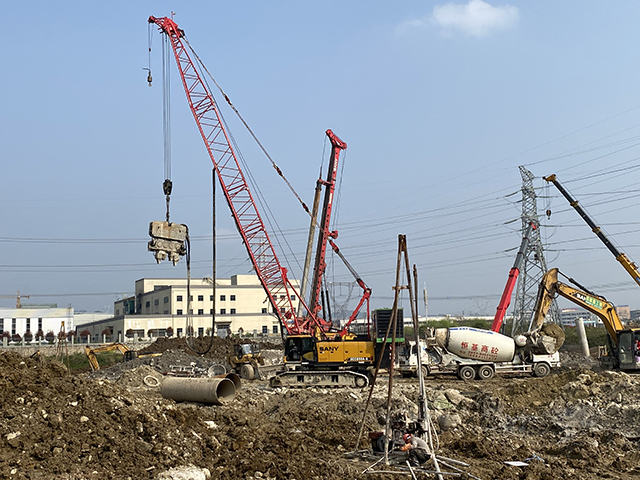

当初客户计划选用国产电锤或挖机锤来配合施工,但考虑到电锤重量大,激振力和拔桩力偏小,有些还没有带遥控器操作功能;挖机锤受打拔高度的限制和垂直度不能保证的影响。结合现场情况(后续可能还有更长护筒施工),最后客户决定采用ICE 55NF配合现场85吨履带吊进行施工,据现场客户反馈大概平均每天可以打拔20根桩,大大提高了施工效率,而且操作简单方便,遥控操作半径可达到100米左右。


常见的全护筒埋设方法


常见的全护筒埋设方法:振动锤埋设护筒、动力头驱动埋设护筒、搓管机驱动埋设护筒。下面就简单的向大家介绍一下:

一、振动锤埋设护筒

用汽车吊或履带吊吊挂液压振动锤夹持护筒,通过高频振动使护筒周边沙土液化,在护筒重力作用下使护筒插入土层。

二、动力头驱动埋设护筒

动力头驱动埋设护筒是在旋挖钻机动力头上加装护筒驱动器和摆管,利用动力头的扭矩和下压力将护筒分节插入土中。

三、搓管机驱动埋设护筒


动力头驱动埋设护筒


利用摇动装置的摇动(或回转装置的回转)使钢套管与土层间的摩阻力大大减少,边摇动(或边回转)边压入,同时利用钻头挖掘取土分节压入套管,直至套管下到桩端持力层为止。

随着科技和制造技术的不断发展,以后肯定还会有更加先进更加节能环保的工法技术出现,这也正是我们应该努力的地方,希望大家可以在我们《地基基础工程机械》公众号平台多多留言交流、一起探讨、创造桩工行业更加辉煌灿烂的明天。
