基坑支护方法，什么时候选HUW工法？

目前中国的基坑支护方法较多，目前因钢板桩支护方法越来越受到业主方青睐，由拉森钢板桩的常规支护方法也衍生了一系列的其他形式钢板桩连续墙或钢管桩组合连续墙的方式，目前在江浙沪一些其他的钢板桩或钢管桩组合连续墙方法正也很受欢迎，一般分为钢板桩连续墙、钢板桩+H型钢组合墙，钢板桩+钢护筒组合墙，锁扣钢管桩互锁墙，今天向大家着重介绍HUW工法。

HUW（中文：型钢钢板连续墙 英文：H Steel continuous Wall）是一种带止口的H型钢和带止口的U形钢板桩连续钢墙，此方法目前在江浙沪地区被设计院广泛采用，正成为和PC工法以及传统的拉森桩支护方法流行的钢板桩支护方法；该方法可以应用到市政、河道、栈桥以及围堰等项目上。

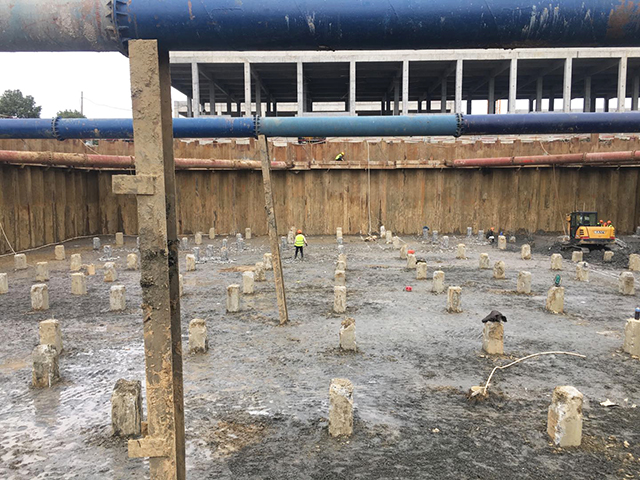

下面是HUW组合板桩的现场实例图

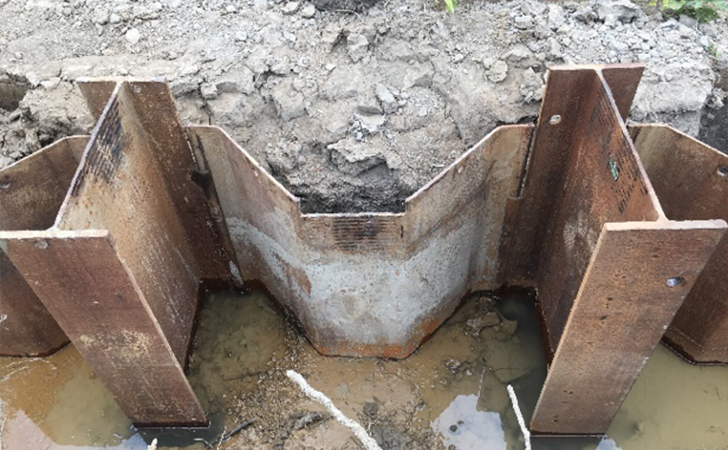

材料样式：止口H型钢+特制U型板桩

施工流程

一：精细化流程

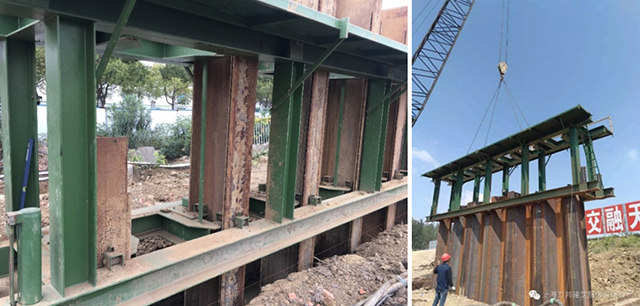

测量放线——平整场地安放专业定位导向架——调整定位架水平度——插入H型钢和U型板桩——振锤打将所有板桩打入导向架准许高度—— 移除导向架并放位到紧邻桩位——将第一组板桩打到标高——按照以上顺序施工下一组组合板桩——基坑开挖——支撑施工——挖土至底板——浇筑地板结构——回填土并拆支撑——拔出组合板桩，下图为例：

二：常规化施工流程

用液压振动锤连续打入H型钢和U型板桩，不用导向架，此方法相比于导向架的施工方法，施工速度更快，但打入难度相对较高且组合板桩的垂直度不好控制。

三、主要设备配备和选型

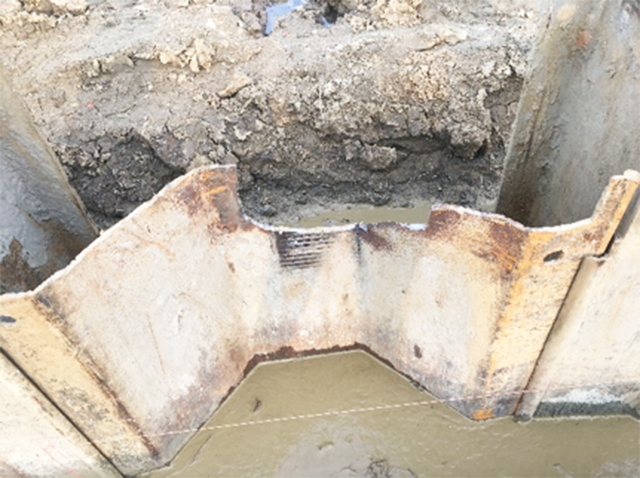

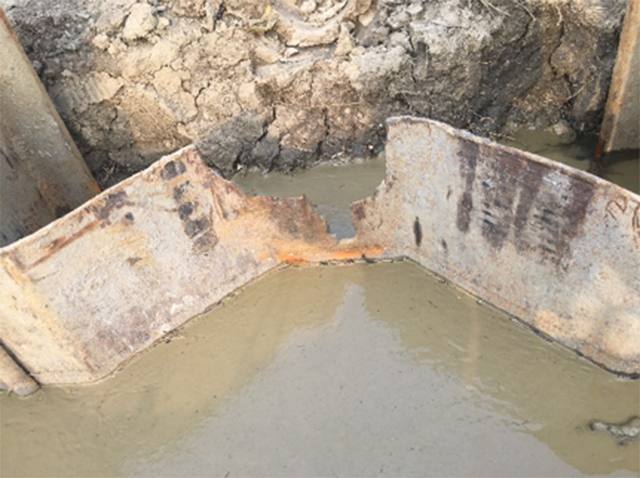

此施工方法最核心的施工设备为振动锤：下面以无锡的“新城水处理二厂10万吨/日扩建工程项目”为例，该项目整体上均采用了HUW工法，前期打入的组合板状需要拔出，且后续的里边小基坑需要振动锤再次打入HUW组合板桩，地质以淤泥、砂土为主，在-8米往下有30cm左右的粉质粘土较为难打，该项目的专业施工单位分别采用了机械手+液压振动锤的方式来作业，但机械手只能打到-8米位置，再往下没办法打入，施工方用液压振动锤来做主体施工，液压振动锤在打到-8米位置仍然有些吃力，需要在-8米位置将锤体提起后再次反插方可打到标高。通过以上方法解决了打入难题，但因为HUW工法的材料H型钢和1200mm宽度的U型板桩的材料本身，以及施工过程中需要反复插打会造成桩头撕裂，现场观察来看，桩头撕裂现象确实较为严重，下图为例：

为此施工方和我公司取得了联系，ICE公司技术人员实地走访该项目，反复观察现场实际情况，推荐了我公司55NF锤。

此锤的特点有以下四个

1：锤头较轻，只有8.1吨（相比于现场的9.7吨液压锤）更适合现场的55吨履带吊打和拔桩；

2：ICE特制夹具系统尤其牙板尺寸和接触面积较大，使得桩头单位面积压强更小，且夹具的夹持力足够大，可以完全夹紧桩头不松动；

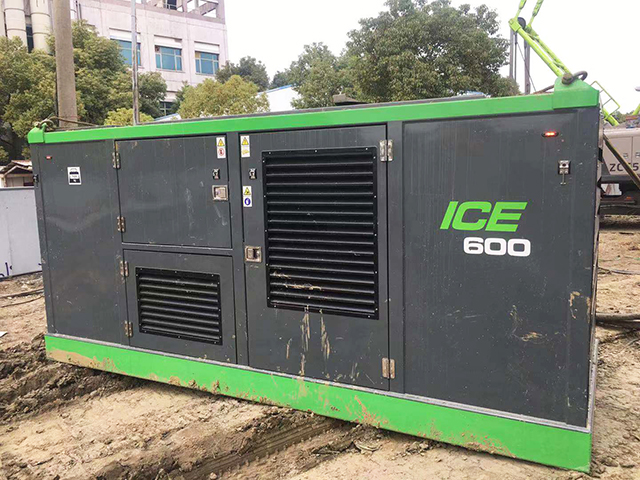

3：ICE动力站均配有负载省油装置，省油明显；

4：此台锤具有80吨的静拔桩力，偏心块转速可达1700转/分钟，拔桩速度更快。

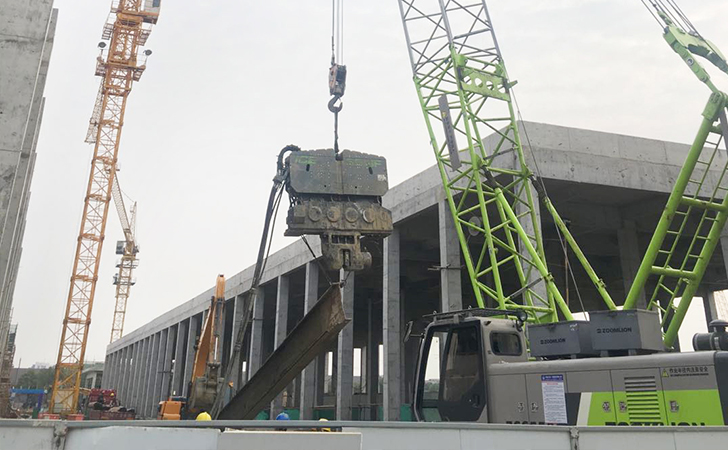

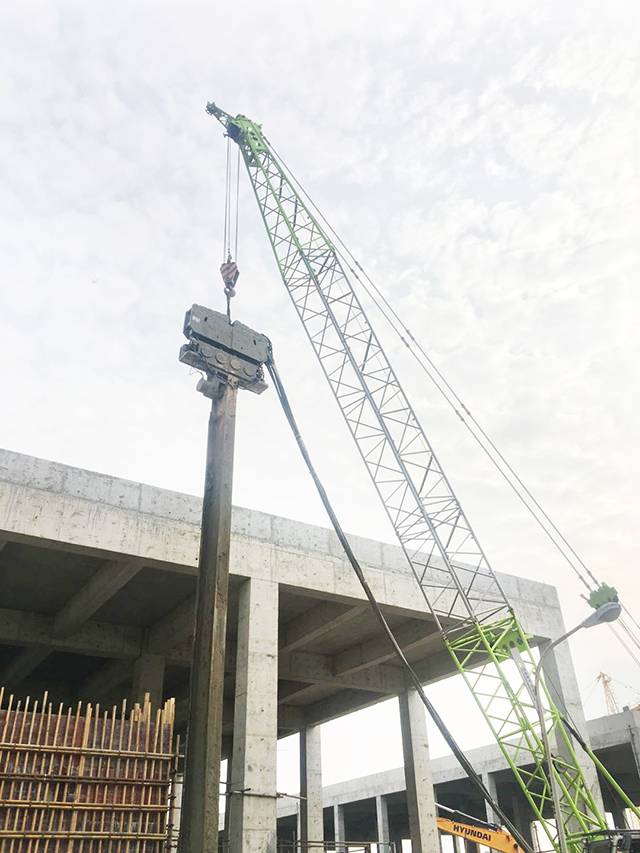

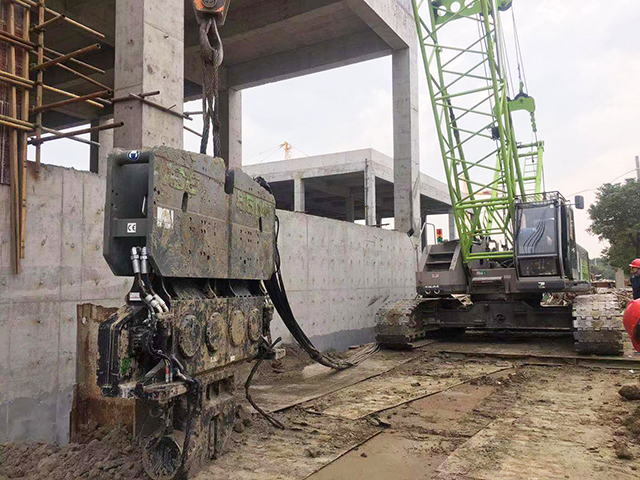

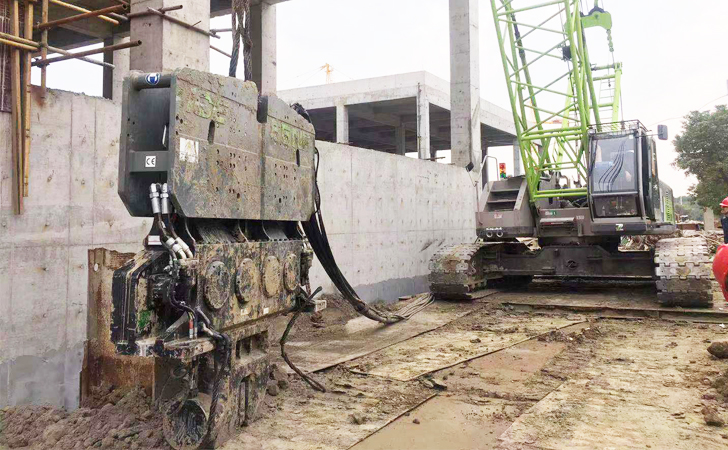

以上是我公司55NF锤的最为突出的特点，现场的客户做HUW工法施工极为专业，其公司对于振动锤本身，乃至牙板都极为精通，对于我公司的中间有凹槽的夹板还是存在质疑，甚至一度会觉得仍会造成桩头撕裂，我们认真听取了客户的意见，55NF锤到现场后快速进入了实质性的打桩和拔桩施工，试验结果让客户十分满意，拔出一根桩时间大约在5分钟左右，这个相比于之前的设备（需要振打20-30分钟后才可以拔出）有很大改善，桩头几乎没有撕裂现象产生；设备工作一天比原方法省油约20%-30%. 下面是具体的工地施工图片

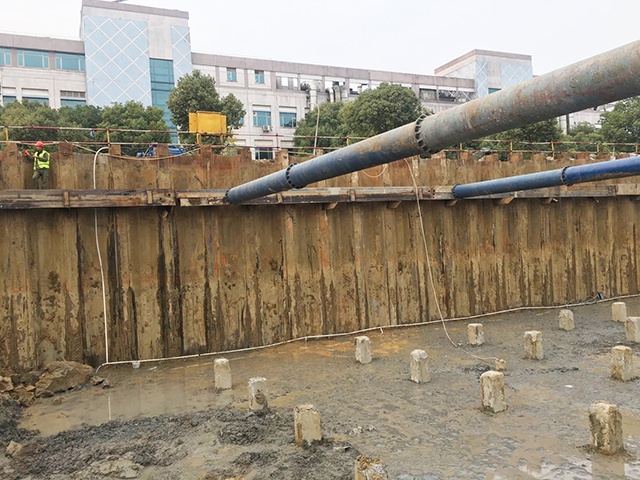

下图是将要完成的HUW基坑支护图片

由此可见HUW工法有着独特的施工便利性，加上施工单位的专业施工方法，细节控制，使得HUW整套施工方法和施工体系得到很多设计院和业主单位的认可，作为HUW工法施工的主要设备，振动锤的选择也至关重要，选择合适的设备不仅可以高效完成施工作业，而且对于后续的桩材料回收，桩材料的保护也起到很大作用.

高品质是ICE生存的基石，解决问题是我们的使命，希望ICE振动锤能更好服务于组合钢板桩墙的广大客户，也希望ICE成为施工单位的合作好伙伴！
