钢板桩的无穷可能性 让你的想象力自由驰骋

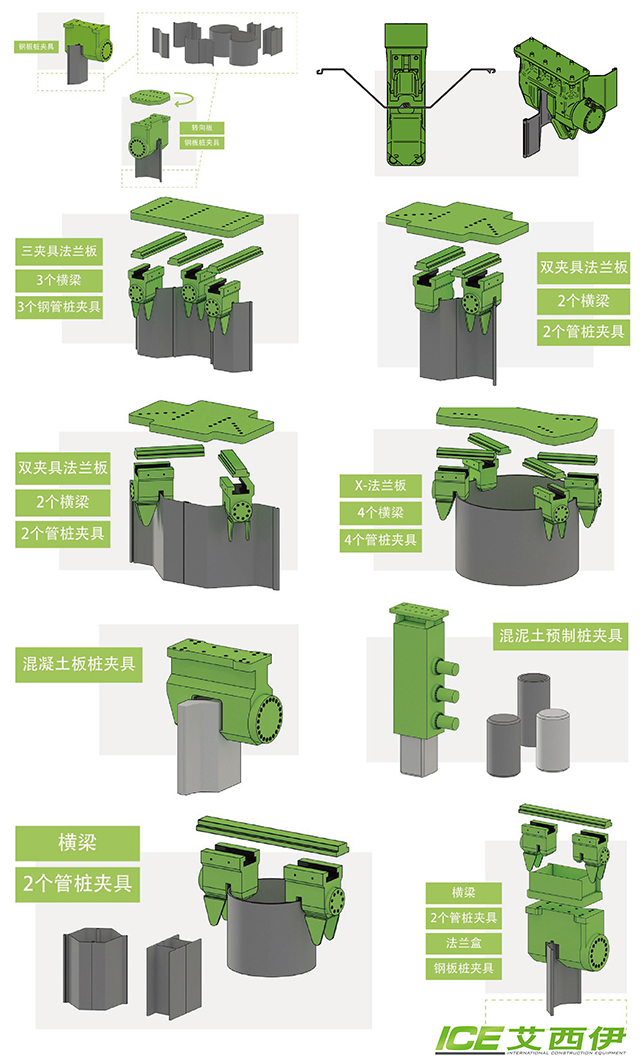

U型桩和组合桩是全球范围内最为常见的钢板桩之一，然而这些基本桩却可能有无穷的变换形式。这有点儿像乐高积木，提供基本元素，允许你充分发挥想象，去试验，去获得最高效率的打桩速度、材料成本、或侧向承载力。关于安全方面的信息，请阅读文章底部的内容。

ICE从1974年就已经开始生产振动锤等设备，并随着钢板桩的创新而对夹具系统进行相应的调整和创新。今天我们想跟我们的读者分享其中的一些创新，来看一下您对哪种方式比较感兴趣？

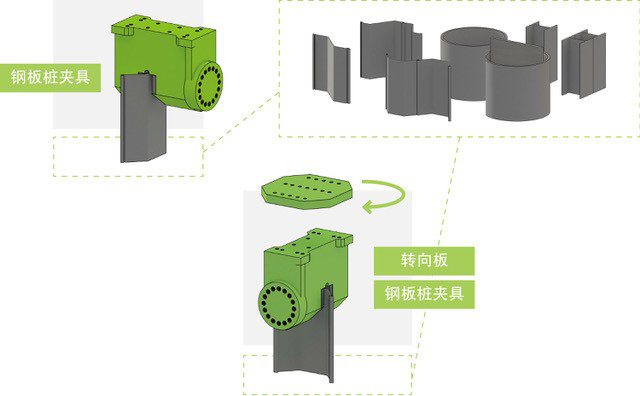

夹具通常与振动锤安装在同一个平面上，这样振动锤可以在两个桩之间进行工作。换向法兰板可以使单夹具进行90°旋转，允许振动锤贴近墙壁进行打桩。换向法兰板通过螺栓固定在振动锤上。我们推荐您使用液压扳手对螺栓进行紧固，以确保螺栓具有正确的扭矩。

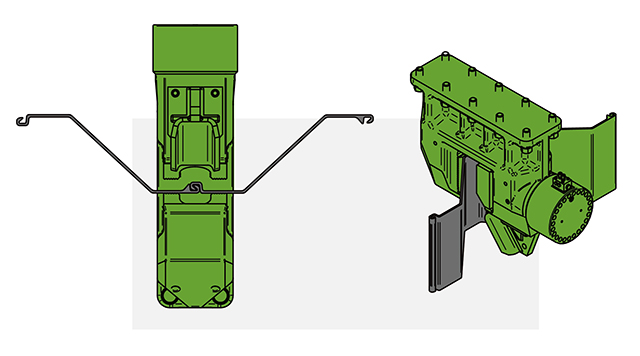

钢板桩夹具的夹板中间是凹型，凹型形状夹板在夹桩时跟U型或AZ型钢板桩之间的锁扣不会干涉，这样振动锤可以同时打拔两根钢板桩，这在欧美国家是非常流行的作业方式，可以节约一半的作业时间，ICE振动锤有足够的动力来同时打拔成对的6m，9m或者12m的钢板桩。这两根钢板桩需要插边合并成一根桩。安装在挖掘机锤上的小型振动锤也能够以同样的方式打桩，请观看8RFB同时打两根桩的视频。

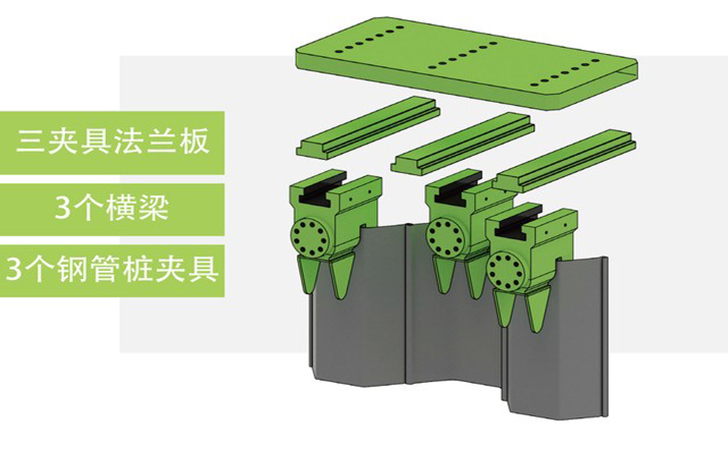

3个钢板桩夹具：这个装置的典型应用是打拔组合墙的钢板桩。先打护筒，然后护筒之间的区域放置3个钢板桩。由于3个钢板桩之间有一些间隙，因此3个一组进行打桩比单个打桩更容易。推荐设备：免共振锤，如36RF，50RF，70RF。

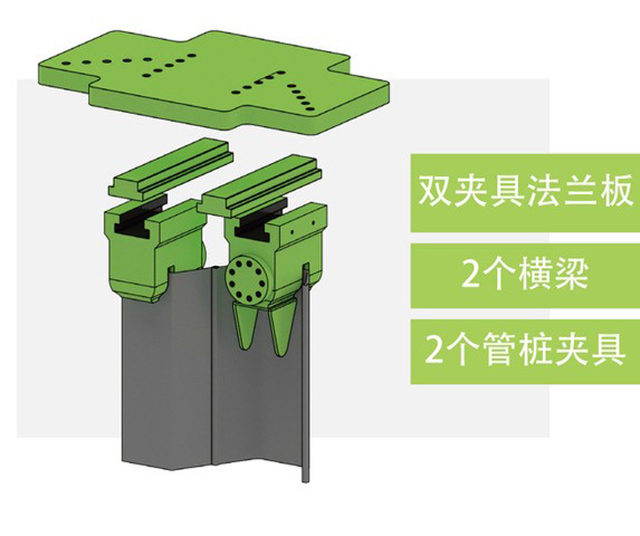

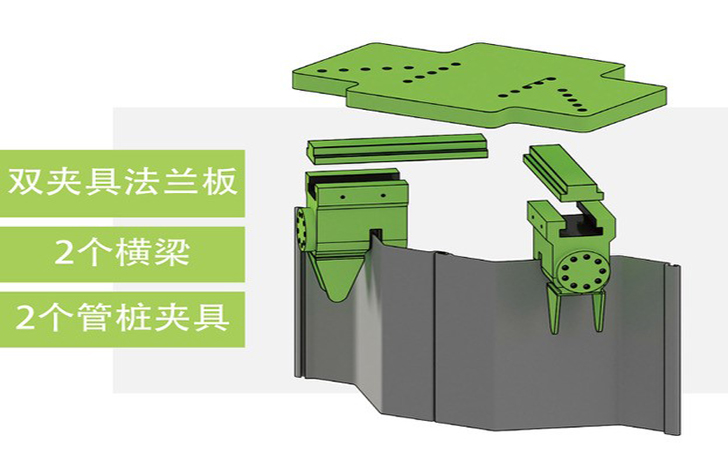

双夹具法兰板可同时打拔2个U型桩，这样可以节约一半的作业时间。如果您已经有了一对打护筒的TC夹具，那么您可以将适合打护筒的凹面夹板拆下，换成能够对钢板桩提供更好夹持力的平面夹板。

对于较宽的AZ钢板桩，可将2个夹具呈45°角进行夹持更容易打桩。这样能够对较壁厚较薄的AZ钢板桩进行更好的控制。

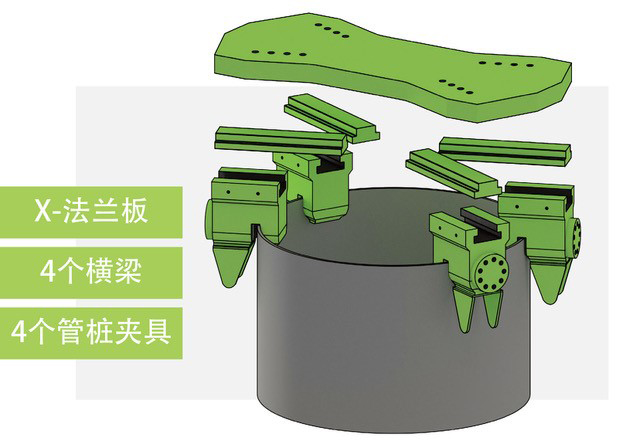

装有4个夹具的X-法兰板：允许对大型护筒或者较薄壁厚的护筒进行打拔。

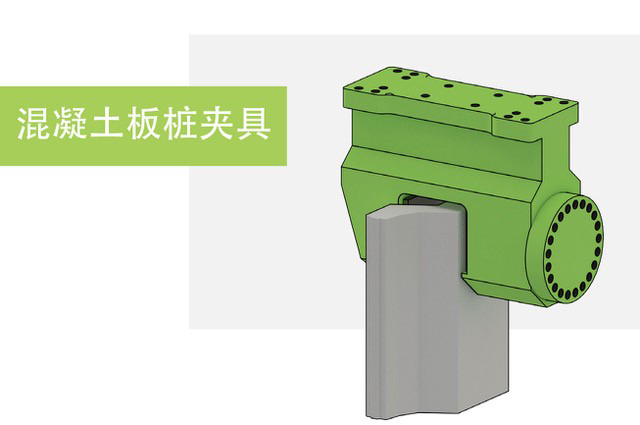

混凝土板桩夹具是为混凝土板桩作业而设计的，它有着超宽的夹具开口，特大的夹板以及较低的夹持力，以保证板桩在打拔过程中不会受到损伤。我们推荐使用免共振锤来打拔混凝土板桩，避免共振对桩产生损伤。

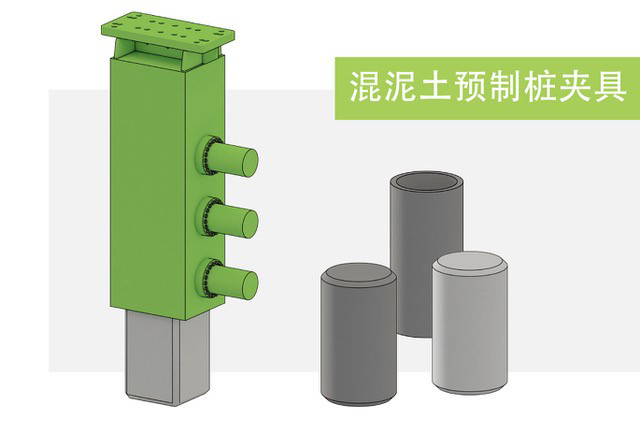

TP夹具是为打拔方形以及圆形的木桩或混凝土预制桩而设计的，夹持力分布在最多3个液压油缸上，从而避免对桩造成损伤。如果使用振动锤对底部封闭式的桩进行打拔，则只适用于松软土壤中的短桩。桩的最大直径为520 x 520 mm。

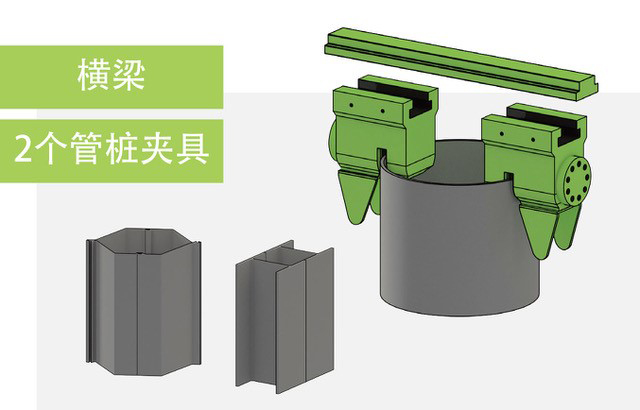

在横梁上安装2个夹具，在打拔护筒中被广泛使用，但是它们对于打拔箱型桩（H型钢，或者U-箱型）也是一个很好的选择。

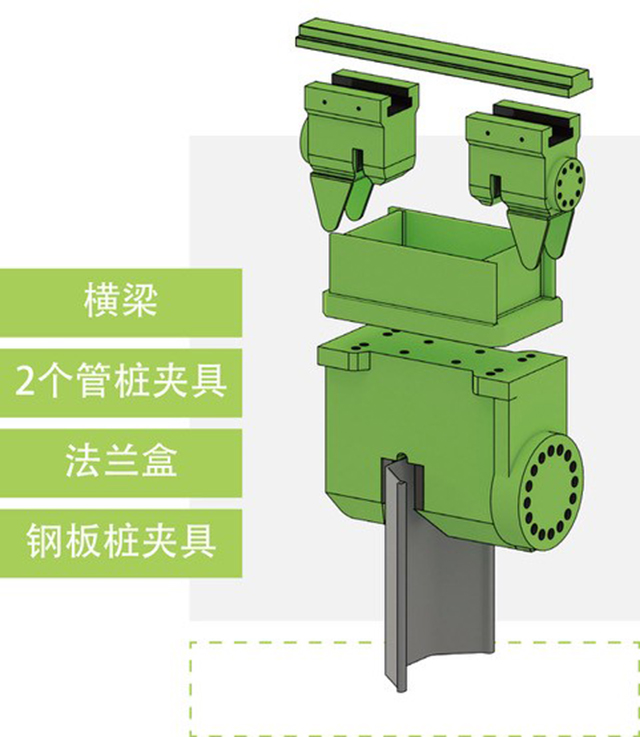

法兰盒是针对需使用同一个锤打拔钢板桩以及护筒的情况而设计。不需要拆掉横梁和单夹具，从而大大节约了作业时间。

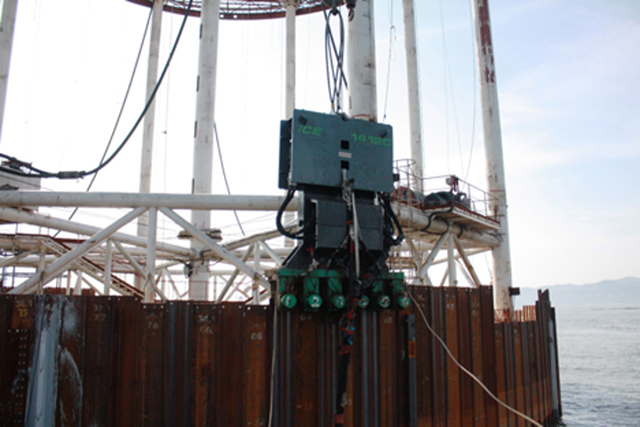

一次打拔6根桩怎么样？中交三航局已经有过先例。在港澳珠大桥跨界岛工程项目，他们配备了6个夹具在他们的1412C振动锤上， 对6根桩同时进行打拔。

这篇文章比较长，对于其它的一些适用于您钢板桩作业的专业打桩设备，如侧夹桩机和压桩机，我们在这里进行简短的介绍：

侧夹桩机视频：此视频展示了侧夹桩机的设计，此设备可以通过夹持桩的上部进行打桩。

压桩机视频：此视频展示了压桩机设备，安装于桩架上可以无振动的同时打4根桩。

安全提示：

对于这些应用中所使用的ICE夹具，在设计时充分考虑了安全性，夹具的夹持力大于锤的激振力1.2倍以上。我们的夹具不是焊接的，而是整体铸造结构。夹具在出厂之前已经做过热处理，并且在发货给客户之前做了测试并通过检验。

横梁和转向板的设计已经通过我们结构工程师的测试，以保证作业安全。

我们建议用户使用液压扳手以正确的扭矩对法兰板、横梁以及夹具的螺栓进行紧固。在未得到我们协助的情况下，请不要尝试进行这些操作。

我们在上海的团队能够为您提供这篇文章中所讲到的技术，赶快联系我们，让您的打桩工艺更加高效智能！
