控制垂直度
2020-04-20    by : 范新红
  • 控制垂直度

本周早些时候ICE服务团队在隧道股份所属工地对垂直度传感器的使用进行了演示。


ICE, ICE 振动锤,控制垂直度



NemoBT垂直传感器可以监测垂直度、打桩深度以及振动频率。ICE拥有多年的传感器使用经验,将其应用在碎石桩项目, 以及为振动密实施工制定操作规程。振动频率对密实结果是一个关键的参数。


ICE, ICE 振动锤,控制垂直度


垂直度传感器主要应用在海上打桩以及陆上高架快速路的钢管桩地基施工。在高架快速路地基项目中,基础桩的长度都很长,一个微小的偏差可能导致60米长的桩与地下深处相邻的桩发生碰撞,影响打桩效果以及桩的承载力。传感器还可以用于监测组合墙的施工,对于一些长桩来说,倾斜是一个很大的风险。不当的安装会导致带锁扣的桩越来越严重的倾斜,从而增加施工难度。


ICE, ICE 振动锤,控制垂直度

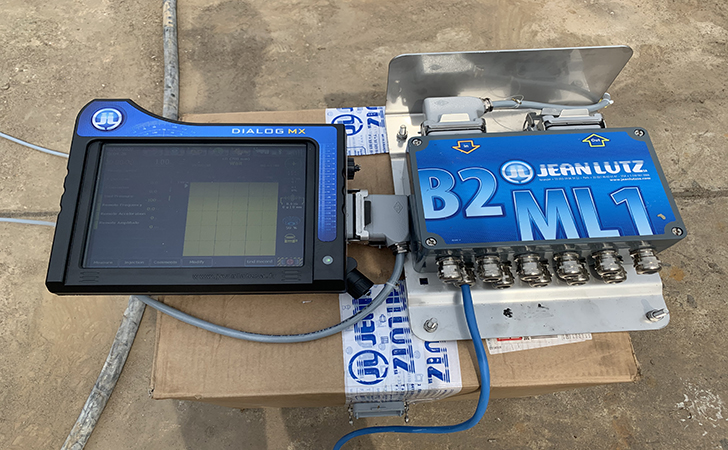

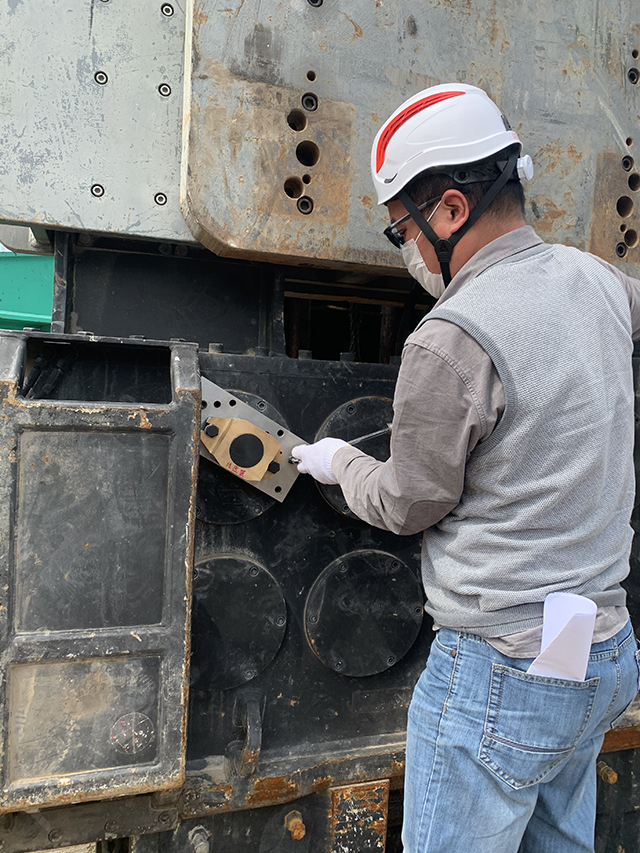

传感器使用螺栓固定在振动锤齿轮箱的轴承盖上,并将监测到的数据通过蓝牙传输到带有可触摸屏的DIALOG接收单元,提供实时数据。在照片上我们可以看到Dialog直接放置在一个纸箱上,对于今后的安装我们建议安装在吊车的驾驶室内,这样吊车司机在打桩过程中可以直接监测垂直度并做及时的修正。


ICE, ICE 振动锤,控制垂直度

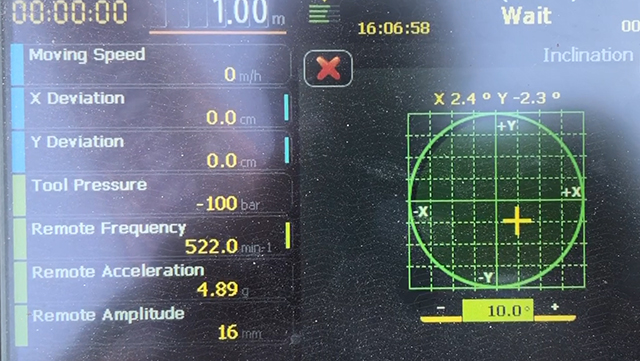

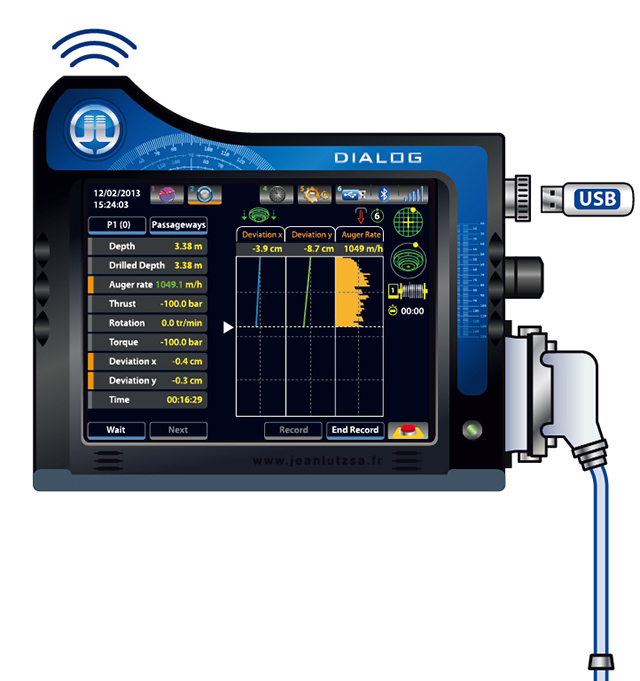

在DIALOG接收单元的的显示屏上,操作者可以直观的通过座标看到桩的偏移角度以及方向,并且可以将监测数据保存下来,通过安装有电脑上的软件对数据进行分析。


ICE, ICE 振动锤,控制垂直度

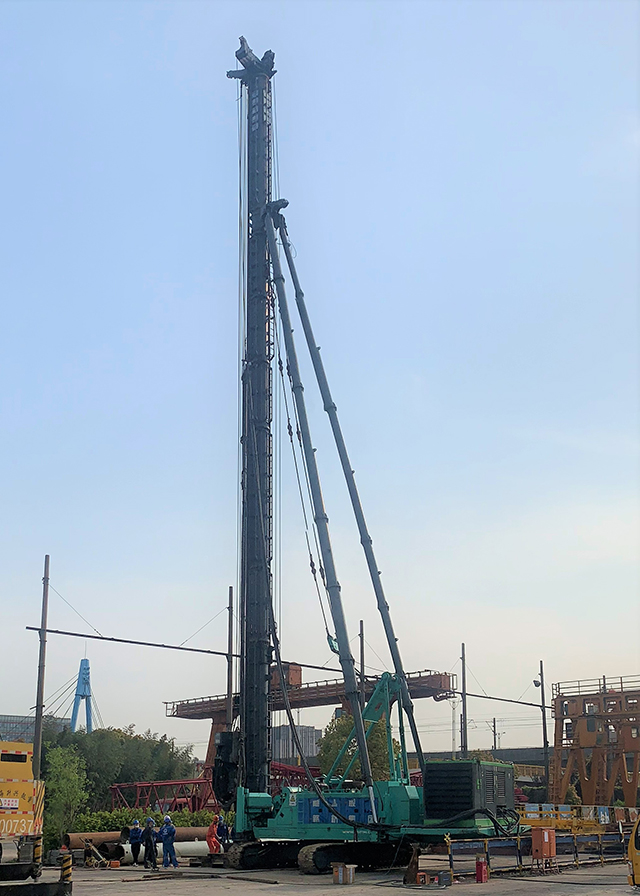

隧道股份用桩架来控制桩的垂直度,在这个演示中我们展示了使用传感器可以实时监测整个打桩过程的潜力。传感器可以帮助操作者对桩架的臂架进行微调,以保持桩的垂直度在允许偏差内。


ICE, ICE 振动锤,控制垂直度


该传感器还可以用来控制打桩的频率,我们在另一篇文章中进行了阐述,点击以下链接进入全文:

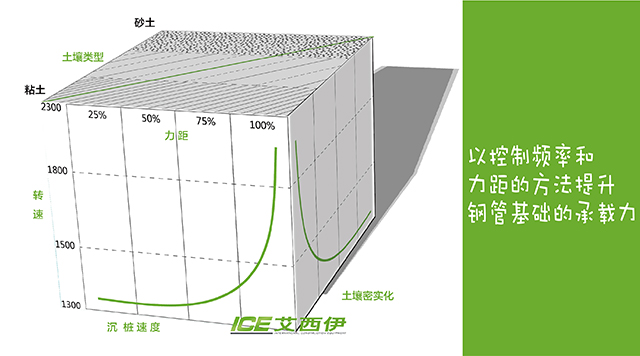

以控制频率和偏心力距的方法提升钢管基础的承载力

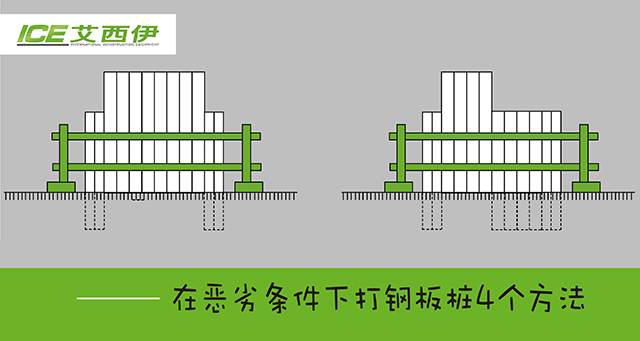

可以选用屏风式的打桩方法来控制钢板桩的垂直度



封面 2.jpg


如果你的项目比较关注垂直度的问题,请联系我们的专家。我们有一系列丰富的选择且有现成的工具帮助你获得更好的垂直度,比如该传感器,桩的导向架以及在这篇文章中讨论的钢板桩的打桩方法。
