小身材大能量ICE28RF免共振锤在错综复杂的地形旁打桩

伴随着城市化中心建设不断地扩张和深度改造，很多的桩基础施工工程都面临着在市区如何环保、高效、安全的施工难题，尤其是在高架林立、管道纵横交错的上海闹市区。本文主要介绍的用ICE28RF液压免共振锤在顶管井周边打支护桩的案例。

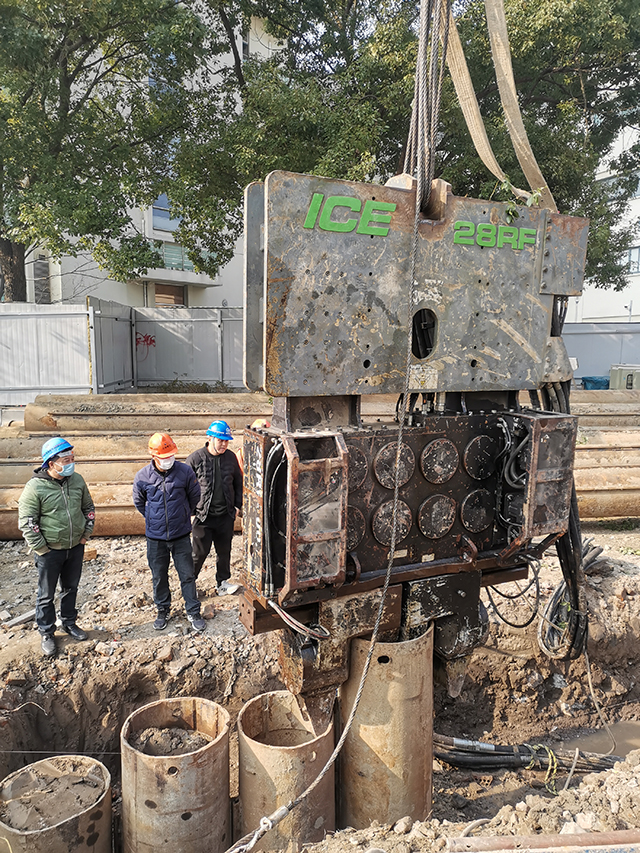

从客户处了解到该雨水调蓄工程项目在上海徐汇闹市区，道路上管线复杂，两侧为居民区、办公楼、医院、学校、变电站、厂房、上海南站等，管道穿越漕河泾港、龙华港、15 号线（在建）、9 号线、12 号线、1 号线、4 号线浦汇塘停车场等河道和地铁。环境条件复杂，施工难度大。 客户明确告知要在此处顶管井附近施工锁扣钢管桩（直径630 壁厚14 长度20米），需要用到免共振锤，经和客户仔细探讨商量后，按照以往施工经验，上海地质主要以松散和流塑的粉质粘土为主，且桩基深度在20米左右，因此推荐小身材大能量的ICE28RF（激振力0-160吨）免共振锤来进行施工。

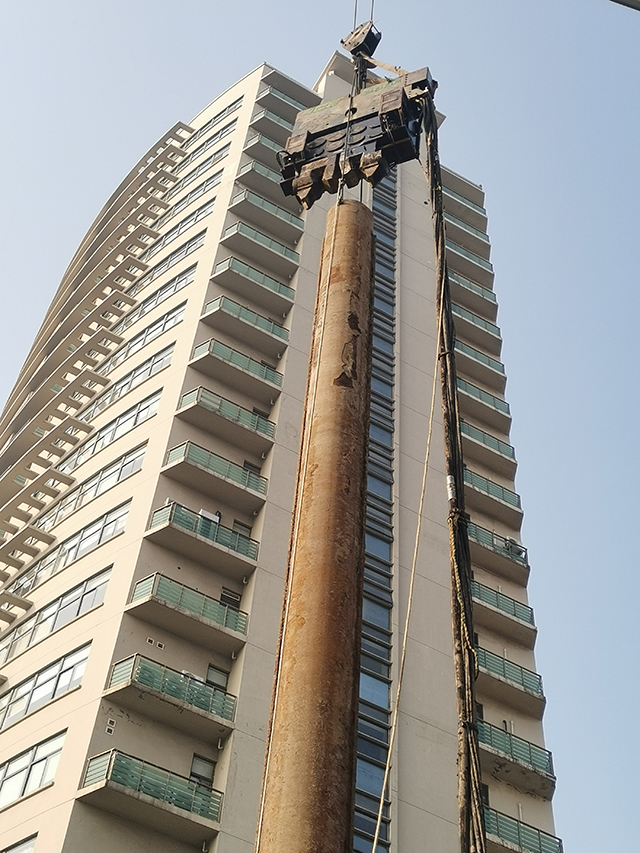

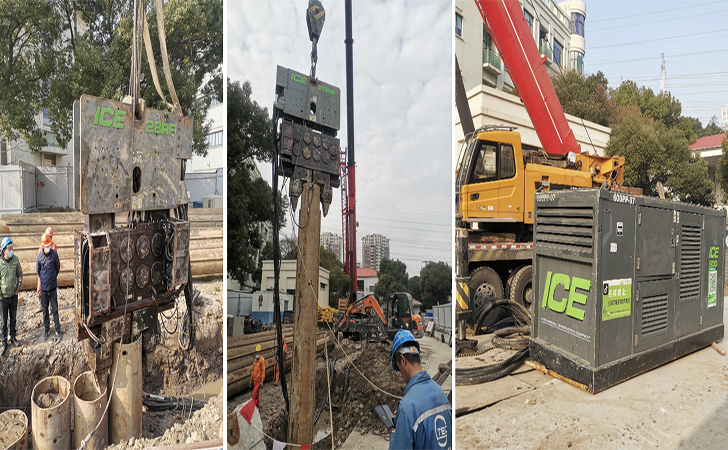

从现场施工情况来看由于场地狭小，客户准备了一台50吨的汽车吊来吊装施工。ICE28RF液压免共振锤自重轻（仅6吨）最高转速可以达到2300rpm，且启动和停止时噪音很小，不会对辅助吊车和周边土壤产生共振，从而避免吊车臂杆受到伤害，也达到了对边环境免共振的目的，更能体现环保、安全施工的理念。另外一方面ICE28RF免共振锤自带可调转速和液压系统工作压力（0-350bar）的控制系统，再匹配功率为403KW的动力系统，使得施工效率大大提高，平均打一根桩大概6-7分钟左右，完全达到施工方的预期，满足了客户需求。

工程概况：

龙华污水处理厂初期雨水调蓄工程位于上海市徐汇区，为了实现龙华污水处理厂周边排水系统初期雨水收集与调蓄，改善初期雨水排放污染河道现象，需要对周边和厂内的雨水截流设施进行新建和相关改造。全线采用顶管与盾构相结合的施工方式。
