上海市中心城市更新项目打桩 如何保护文物建筑

近年来，大城市的市中心在不断地更新和改造，越来越多的桩基工程聚集在高楼大厦、地铁管道、文物建筑等旁边施工。如何在复杂的环境条件下沉桩施工，尽可能减少对周边环境的影响，是一个常常要面对的问题。我们今天分享的是ICE 36RF免共振锤在上海的市中心（南京西路）城市更新项目旁打钢管桩的案例。

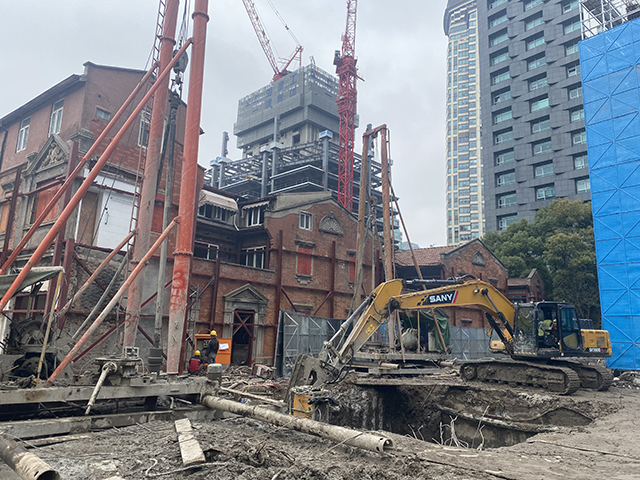

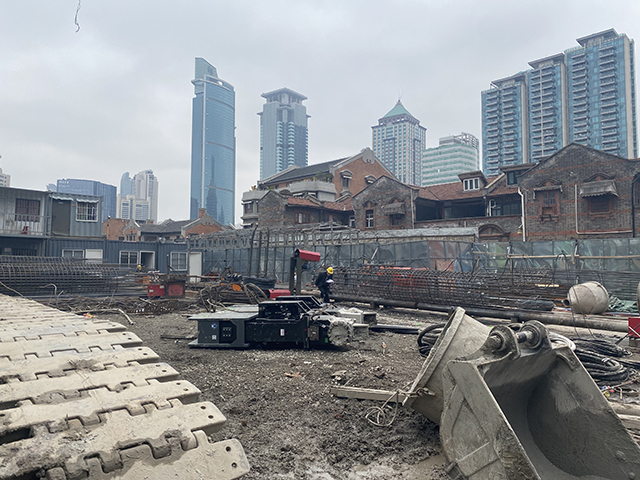

该项目所在地曾经是全国首家四季酒店。为顺应上海商业发展新趋势，该处要进行改造，从纯商业酒店的单一模式转变为具有多种城市功能的高复合模式。因施工地点与曾有着“海上第一名园”美誉的“张园”（上海保护建筑-百年张园石库门里弄建筑群）仅一墙之隔，必须在与张园建筑群的交界处做好永久地基支护。

永久地基支护有多种施工方式，比如：

• 钻孔灌注桩-泥浆护壁施工法：没有挤土效应，但桩基成孔导致的废弃泥浆容易造成周边环境污染；

•  钻孔灌注桩-钢护筒施工法:  无废弃泥浆。振动锤护筒还可拔出，重复使用。

•  预应力预制混凝土管桩-锤击法：用冲击锤和普通中频振动锤，无废弃泥浆，但会对周边土体产生振动及挤密效应，还有噪音污染等问题。

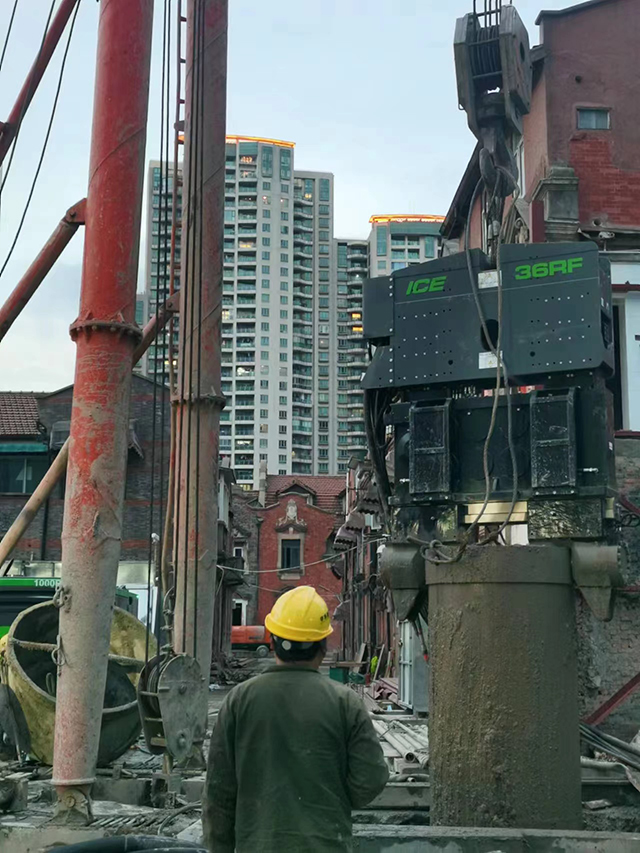

客户选择第二种方法。由于张园的建筑比较脆弱，打桩时必须防止土体产生振动，所以选择振动锤的类型非常重要。经过多次充分沟通，我们推荐了ICE 36RF 免共振锤来打这些直径1.3m桩长36米的钢护筒桩。客户的计划是分节打入，在现场准备了150吨履带吊。施工过程中36RF振动锤的最大频率可以达到2300r/min，如此高频率的振动不会与周边土体产生共振，而且沉桩效率大大提高，沉桩深度也能达到设计要求。

ICE 36RF高频免共振锤与普通中频振动锤显著区别在于设备在启动和关闭时不会让土体产生共振，振动锤启动时偏心力矩关闭，等增加到指定频率时开启偏心力矩。真正能做到以下几点：

•  免共振： 打桩频率远大于土体固有频率，不产生共振。不伤害文物建筑和地铁管线。

•  低噪音：不扰民。

•  无明显挤土效应,成桩质量有保障

•  无废弃泥浆：无垃圾，减少清运压力

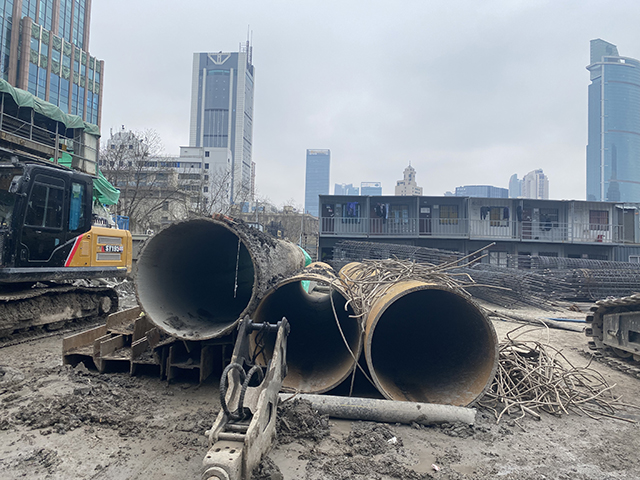

•  钢护筒循环使用：打入的钢管桩在完成钢筋笼和混凝土的浇注后拔出，可再利用，环保。

预计改造完成后，新酒店将作为高端酒店、商场和办公楼综合体，成为上海核心商业圈的新地标之一。
