深海码头组合墙用于钢板桩锁扣分离检测器系统
2023-07-18    by : 艾严
  • 深海码头组合墙用于钢板桩锁扣分离检测器系统

在上海ICE销售团队访问荷兰期间,我们参观了泽兰港的一个大型组合墙港口项目。在这里,Quarleshaven码头正在新建一个800米长的码头。这项工作很有挑战性,因为在粘土中打桩是非常难的,而且新的码头组合墙安装在旧码头原岸堤的位置。旧码头组合墙正在拆除,码头岸堤的土壤因多年使用而被压实。新码头的设计充分考虑了未来的发展,可以根据未来的需要进一步挖掘潜力。码头的载重量是每平方米5吨。

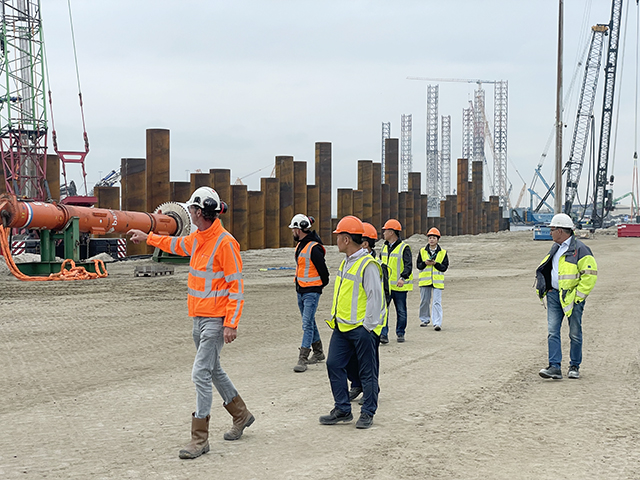

上海ICE销售团队访问荷兰


新码头与现有码头相连,形成了一个总长1200米的码头。吃水深度高达14.5米的各类海船和内河船都可以停泊在那里。新码头将用于转运干散货:原材料、有机农产品以及用于加固海上风力涡轮机的碎石。

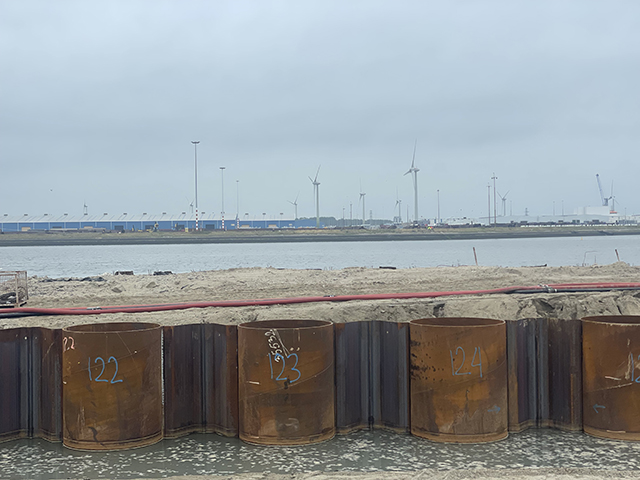

荷兰1200米的码头

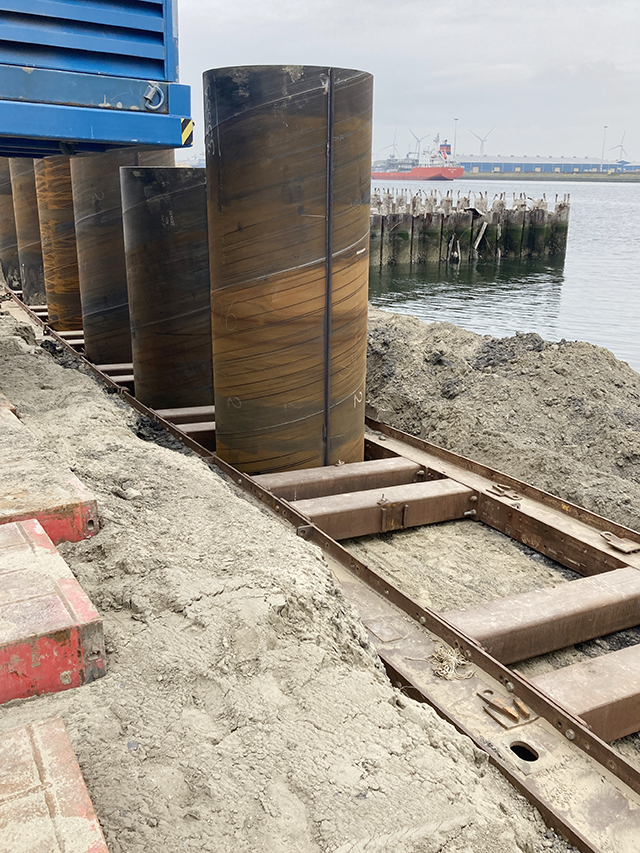

新码头将用于转运干散货

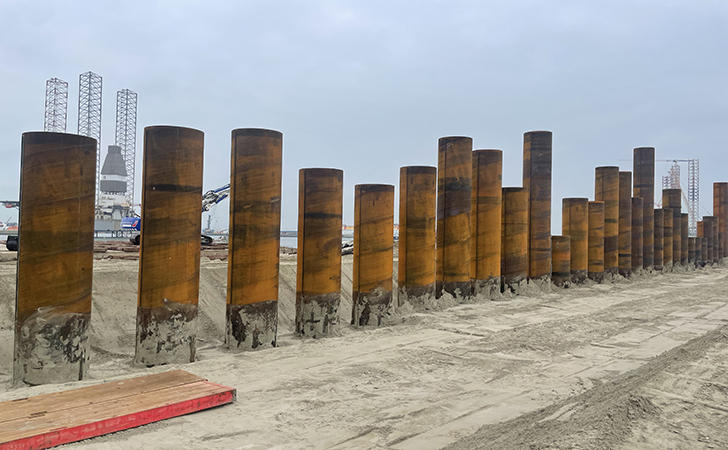

码头墙由240根钢管桩组成,钢管桩之间打入AZ-700钢板桩,由600个螺杆作为锚杆固定。首先在桩架的帮助下打入这些钢管桩。钢管桩长38米,直径1800毫米,由安装在桩架上配备有4个夹具的50RF预打入地下,其所使用的1600PP动力站安放在起重机的后面。然后使用IHC-280液压锤将钢管桩打入设计深度。

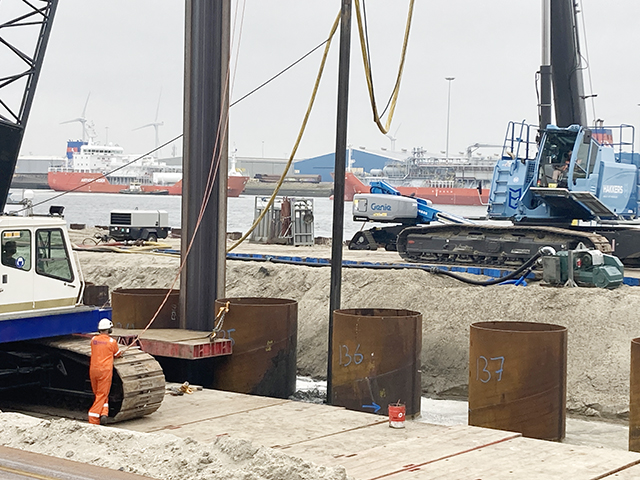

打入AZ-700钢板桩


AZ-700钢板桩

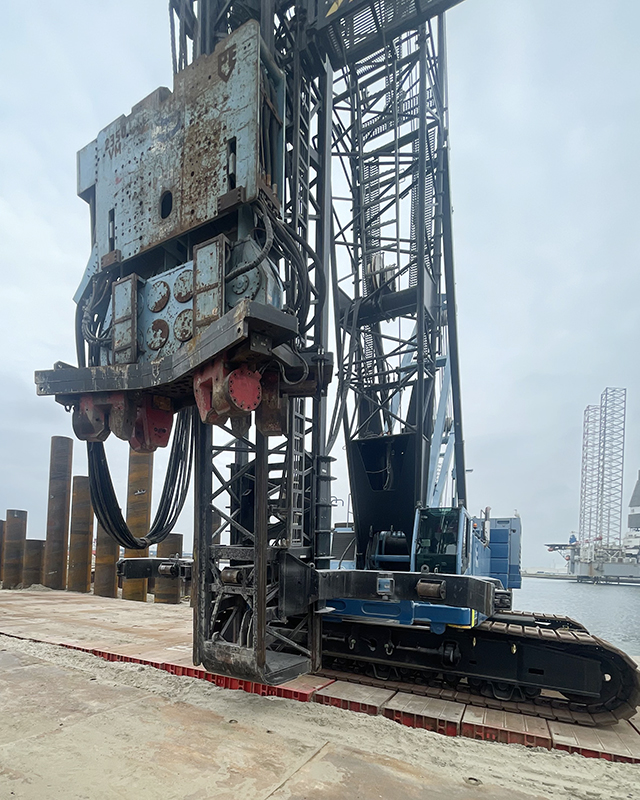

AZ-700桩长29米,由两个AZ桩组合成对桩,它们之间并没有固定在一起,因此可以单独打入和拔出,以帮助它们沉降。桩端增加了高压水喷射以帮助土壤液化。客户选择使用50RF振动锤打入AZ桩,该振动锤安装有单夹具,并由1600PP提供动力,激振力并不会完全集中在锁扣装置上。对于该项目,承包商选择使用安赛乐-米塔尔的Dixeran®分离检测器监测组合墙的完整性,这是一种用于钢板桩锁扣的分离检测器系统,它监测挡土墙的完整性。传感器安装在钢板桩锁扣装置的底部,并在板桩脱离锁扣装置时发出信号。

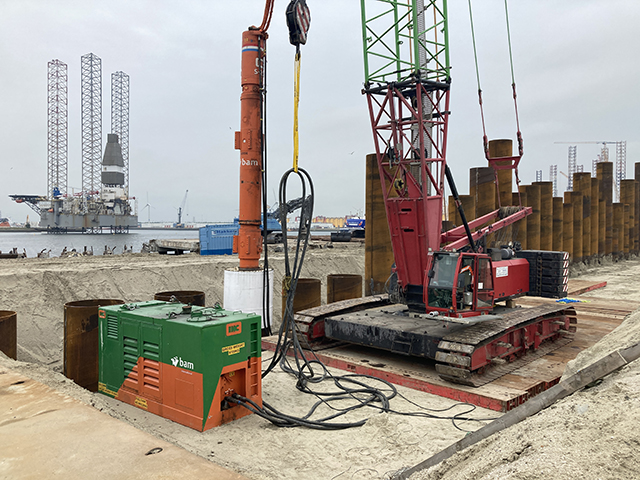

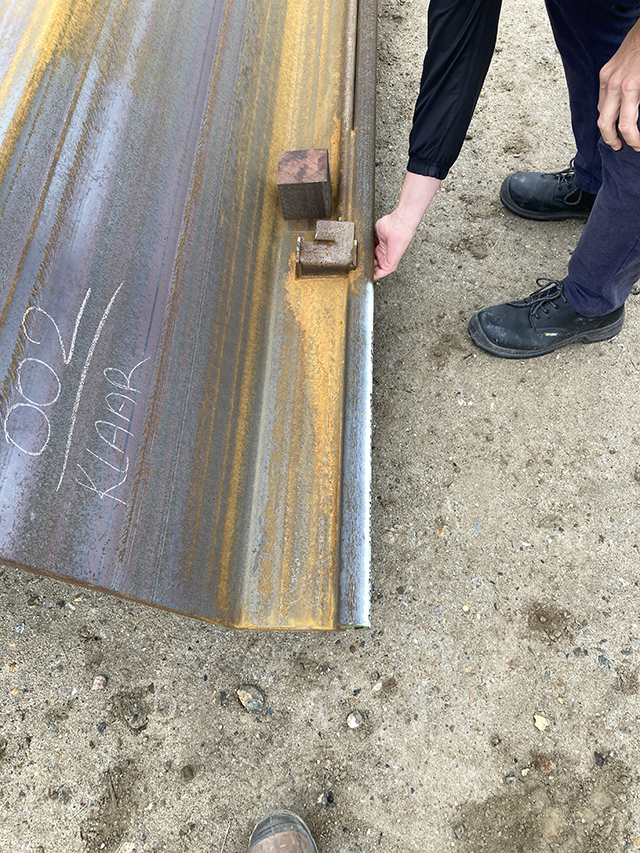

钢板桩锁扣的分离检测器系统

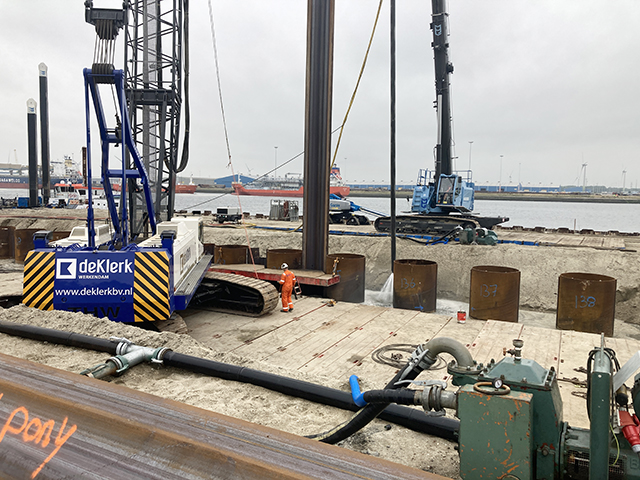

新码头


由位于Werkendam市的建筑公司Hakkers和De Klerk组成的联合公司负责建设由WSP设计的新码头。码头将于2024年底完工。现在就联系我们吧!从我们团队的国际应用知识中获益,我们渴望帮助您在港口建设项目中取得成功。


新码头


更多阅读:

https://hakkers.com/staalbouw/nieuwe-kade-quarleshaven-vlissingen/

https://www.deklerkbv.nl/nl/projecten/waterbouw/zeevaartkade-quarleshaven-vlissingen-oost/

https://www.wsp.com/en-hk/projects/design-800-metres-long-quay-in-the-quarleshaven-in-vlissingen

https://sheetpiling.arcelormittal.com/news/dixeran-declutching-detector/

https://en.northseaport.com/construction-of-new-quay-at-quarleshaven-in-vlissingen-underway
