广州南沙体育综合体项目正在应用长护筒灌注桩工艺!
2023-11-07    by : 霍金涛
  • 广州南沙体育综合体项目正在应用长护筒灌注桩工艺!

采用长护筒护壁的灌注桩施工工艺已经非常成熟,尤其在软土、淤泥、流沙地质条件应用比较普遍。这种工艺可以减少泥浆的使用,对地下环境减少破坏,同时施工效率得以大大提升,所以会在一些标志性重点工程项目中成为优选方案。本文分享长护筒工艺灌注桩正在广州南沙综合体项目中成功应用。

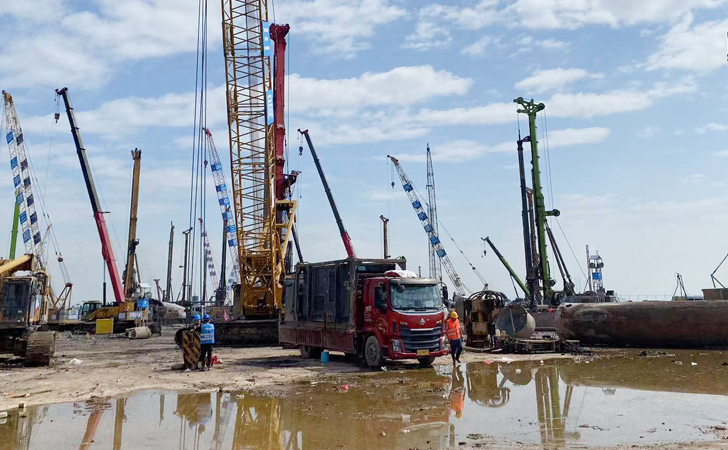

长护筒护壁的灌注桩施工



南沙全民文化体育综合体项目位于广东省广州市南沙区,南邻伶仃洋,是集文化、旅游、体育等功能为一体的大型城市综合体,是目前广东省在建标志性重点工程之一。当前正处于桩基施工阶段,施工现场100多台大型机械设备分四个区域同时施工,全力冲刺桩基施工节点,处于争抢工期的关键时期。


淤泥层中采用长护筒护壁更环保!

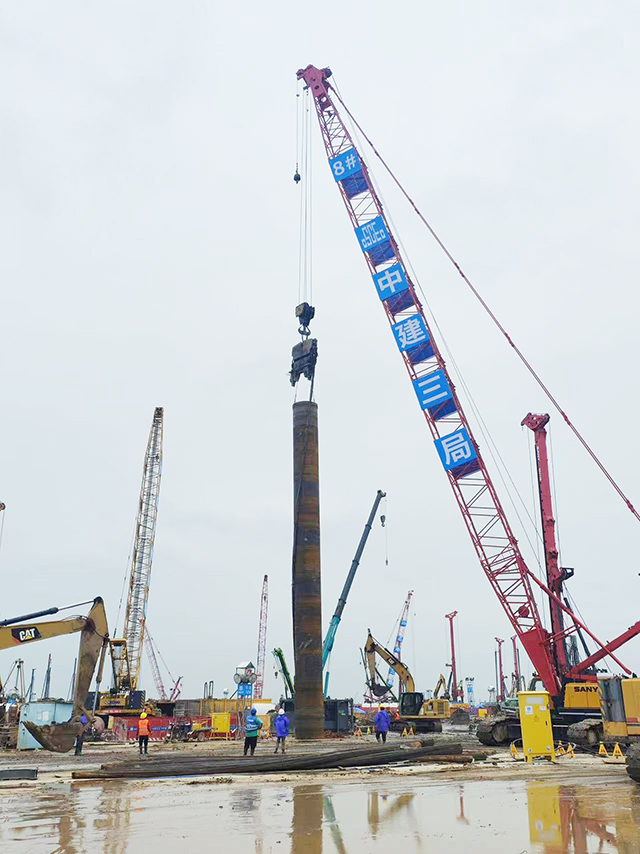

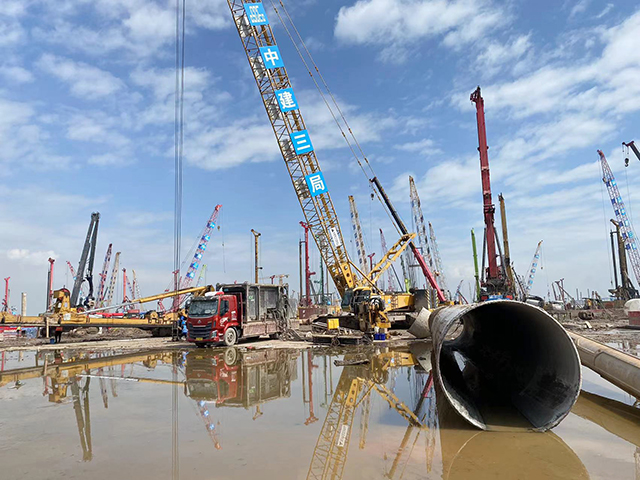

此项目以淤泥地质为主,淤泥层厚可达20米,项目工程灌注桩设计桩长在50-60米,对于如此深厚的淤泥层,建设单位本着全力打造绿色环保工程、品牌工程的初衷,决定采用直径1.6米,长度20-30米的长护筒护壁工艺,大量减少了泥浆护壁工艺带来的环保问题,提升城市景观生态环境,为建设绿美南沙、打造南沙新城对外展示窗口、推动片区高质量发展奠定坚实的基础。

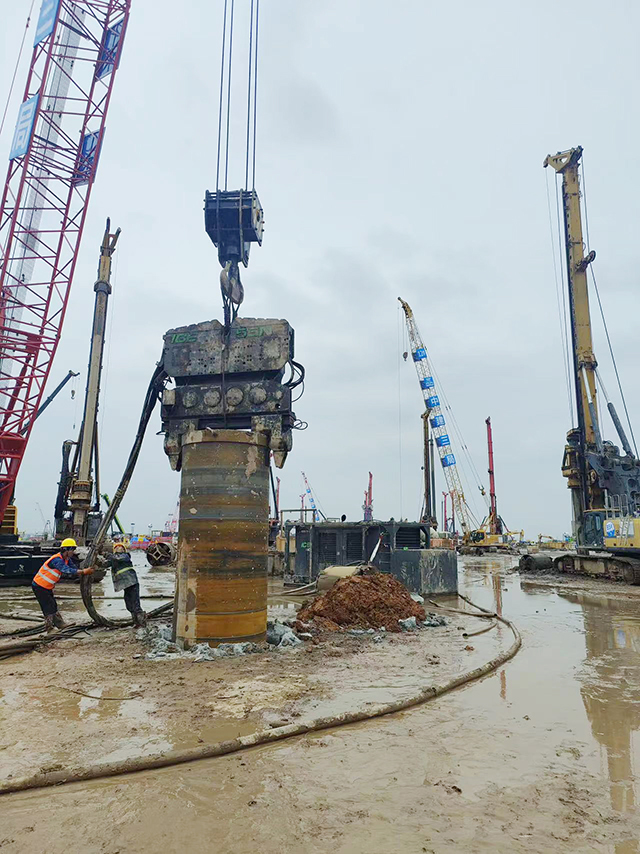

ICE液压振动锤双夹具



液压振动锤双夹具确保垂直度,安全高效!

项目中大量护筒的应用,使得起初的施工中,分包商多数采用挖掘机打拔如此大直径和长度的护筒,效率低,垂直度欠佳,甚至出现打护筒过程中护筒丢失进淤泥中的情况。面对如此大的挑战,分包商开始考虑更好的设备和施工方法!


两家大型基础施工分包商找到了上海ICE公司,并提供了钢护筒直径、壁厚、长度及入土深度和详细地勘资料,请ICE公司帮助分析地勘情况推荐合适液压振动锤型号。经ICE的WAVE软件分析,推荐了激振力171吨,频率1700rpm的ICE55NF带双夹具用于此项目护筒施工。

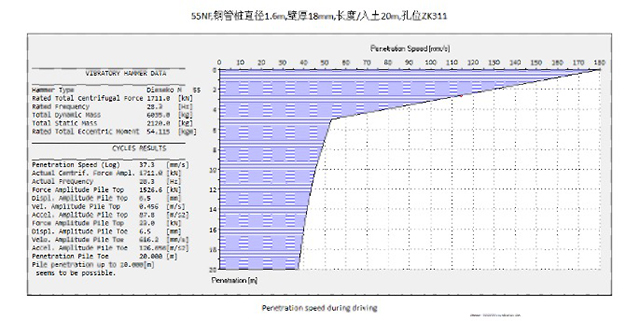

ICE的WAVE软件分析



目前,ICE55NF正在项目顺利施工中,其优势明显在于:

1.  液压双夹具可以牢牢抓紧钢护筒,不容易脱桩而丢失护筒;

2.  采用双夹具夹持,使得护筒垂直下降,确保了较高的垂直度;

3.  强大的激振力足以轻松将20米长度、直径1.6米护筒打入地下;

4.  ICE匹配的600P液压动力站,带有自动启停功能,施工中可节约35%的油耗,减少了分包商成本;

5.  液压动力站自带独立冷却系统,避免锤体高温,可以让分包商持续打桩,争取缩短工期!




其实,这种长护筒灌注桩工艺一直在华南很流行,之前我们也分享过ICE1412C、ICE36RF在深圳、惠州等多个项目大直径护筒工艺中多次应用,其钢护筒直径可达3米!
