打桩模拟,让您不走弯路
2020-06-09    by : 宋丽君
  • 打桩模拟,让您不走弯路

它就在陆地、在海底、在岸边,甚至就在脚下,你却看不透它,除非对土层进行采样,观察或采用土工测试技术,根据测得的阻力给土壤分类确定土壤的力学特性。


液压振动锤


ICE可提供打桩预测服务,帮助客户为项目确定合适的打桩方法:振动法或者冲击法。打桩分析报告可以推荐合适的振动锤型号。


图片 1.jpg



ICE所用的WAVE软件是模拟打桩过程的强大工具,适用于所有常见的打桩类型,如钢板桩、H形桩,钢护筒桩、混凝土桩、木头桩、塑料桩以及海上风电桩。如果您能提供一份准确而详细的地质报告,ICE就可以为您做出准确的打桩预测,帮您确定合适的设备和施工方法。



在本文中,Amy将介绍她所做的工作,并说明打桩预测需要客户提供的信息,以及如何理解打桩预测结果。



大家好!我是Amy, 负责使用WAVE软件帮助客户进行打桩预测工作。


首先,我向大家介绍一下WAVE软件的基本情况:

WAVE软件专门为打桩模拟而开发, 它基于一维应力波理论,以一种逼真的方式对锤型、桩型和土壤阻力进行建模,模拟打桩过程,能帮助选择锤型、预测打桩深度等。

此模拟软件涵盖了ICE所有锤型(液压振动锤和液压冲击锤),并且可对常见桩型,如钢管桩,钢板桩,H型钢,木桩,混凝土方桩以及混凝土圆桩等,进行打桩预测分析。



在2019年,WAVE软件获得了进一步升级,增加了液压振动锤的拔桩模拟功能,也就是说,现在打桩和拔桩的分析预测我们都可以做。

1) 地质报告要求: 包含钻孔柱状图或地质剖面图,图中必须至少包含每层土壤的类型、厚度、标贯击数(SPT-N值)或者静力触探试验值CPT(极限端阻力值qc或极限侧阻力值qs)

2) 桩型信息:桩的类型、材料、长度、壁厚等

3) 打桩深度:由客户指定打桩深度,或者分析所能打到的最大深度


(注释:标准贯入试验(standard penetration test,SPT)是动力触探的一种,它利用一定的锤击功能,将一定规格的对开管式的贯入器打入钻孔孔底的土中, 根据打入土中的贯入阻抗, 判别土层的变化和土的工程性质。

静力触探试验(Cone penetration test, CPT)是指在现场借助静压力将圆锥形探头按一定速率匀速压入土层,同时利用电测技术量测贯入阻力(锥尖阻力、侧壁阻力),以分析土层性质变化,划分土层,提供土的强度、变形指标,判别液化的一种原位测试。)



那么如何理解WAVE软件的打桩预测报告呢?下面我举一些实例来解释。

一、ICE液压振动锤的打桩&拔桩预测

举例:

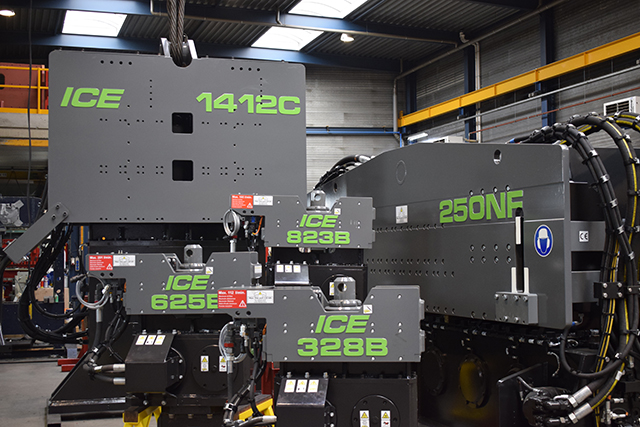

地质报告数据繁杂,在此略过。桩型为钢管桩,直径3米,壁厚30毫米,桩长50米,打桩深度30米。分别对ICE 1412C液压振动锤和ICE 250NF液压振动锤进行打桩&拔桩分析。

1.1 打桩:

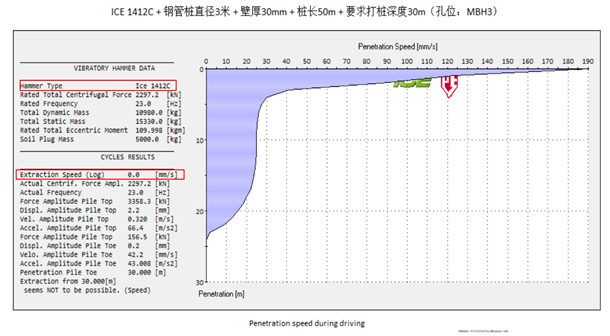

如下是打桩分析结果图,X轴代表穿透速度,Y轴代表穿透深度。可以看出,ICE 1412C液压振动锤在24米时,曲线与Y轴相交,表示穿透速度为0mm/s,无法将桩打到指定深度30米。


打桩模拟

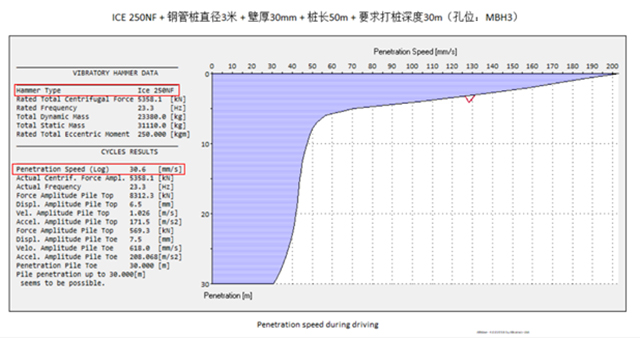

ICE 250NF液压振动锤在30米时,穿透速度为30.6mm/s,可将桩打到指定深度30米。



1.2 拔桩:

打桩模拟软件

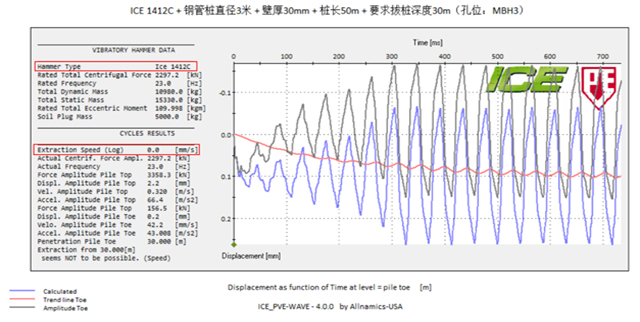

红色曲线表示拔桩速度,从下图可以看出,红色曲线的数值一直接近于0.0mm/s,这说明ICE 1412C液压振动锤无法将桩从30米处拔出。


模拟打桩

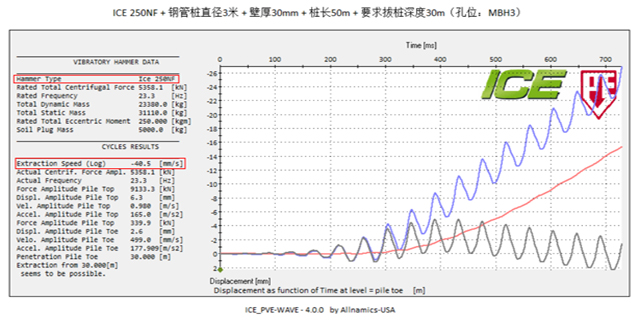

从红色曲线可以看出,拔桩速度从0开始逐渐增大,在桩被完全拔出时,拔桩速度为-40.5mm/s。ICE 250NF液压振动锤可以将桩从指定深度30米处拔出。


ICE 打桩模拟服务



二、ICE液压冲击锤的打桩预测

举例:

地质报告数据繁杂,在此略过。桩型为混凝土桩,直径0.8米,壁厚130毫米,桩长55米,打桩深度55米。分别对ICE 9NL液压冲击锤和ICE 12NL液压冲击锤进行打桩分析。

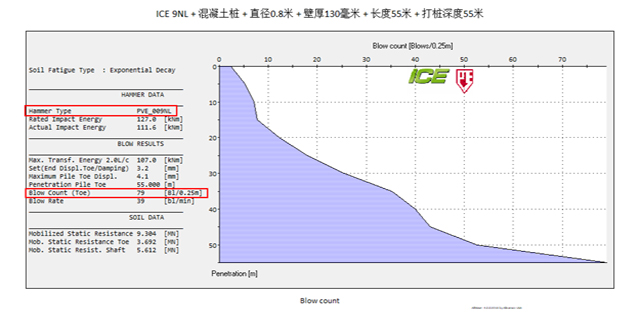

9NL液压冲击锤打下此桩,需要击打79次/0.25米,根据经验,过高的击打次数不适合此项目。


振动锤模拟

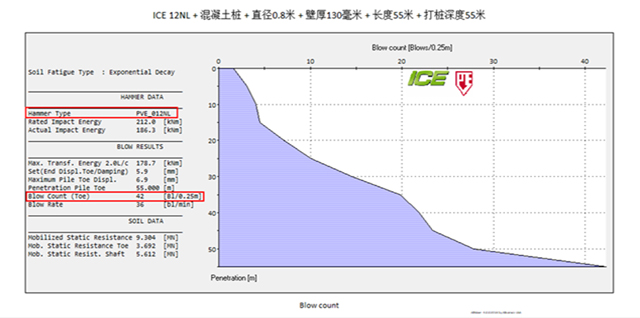

12NL液压冲击锤打下此桩,需要击打42次/0.25米,根据经验,可以满足打桩要求。


打桩模拟软件


总结:

WAVE软件以准确可靠的方式进行打桩模拟,ICE公司已经使用该软件为许多客户进行了打桩预测,对客户租赁和购买设备的决策提出合理的建议,使客户项目圆满完成。

您有打桩预测需求,就提供详细的土壤报告,我们将会快速地为您做打桩预测,帮您确定合适的设备和施工方法。
