钢板桩墙的施工方法
2017-09-15    by : 艾严
  • 钢板桩墙的施工方法
  • 钢板桩墙的施工方法

无干扰施工钢板桩的两个实例:振动和直压法
观看打桩视频:振动打桩和直压打桩



在中国,每年都有上千个钢板桩项目在施工。钢板桩非常适合现代临时基础工程中可回收再利用的要求。这是我们在深基础微信群里经常讨论的话题。本周,我们将分享三个视频,内容是使用直压和振动方法打或拔永久性钢板桩墙,而不会对环境造成干扰,土壤沉降也最小。

振动法

ICE,荷兰ICE液压免共振锤,钢板桩直压打桩机, 敏感地区施工, 打桩工程在噪声敏感区域施工

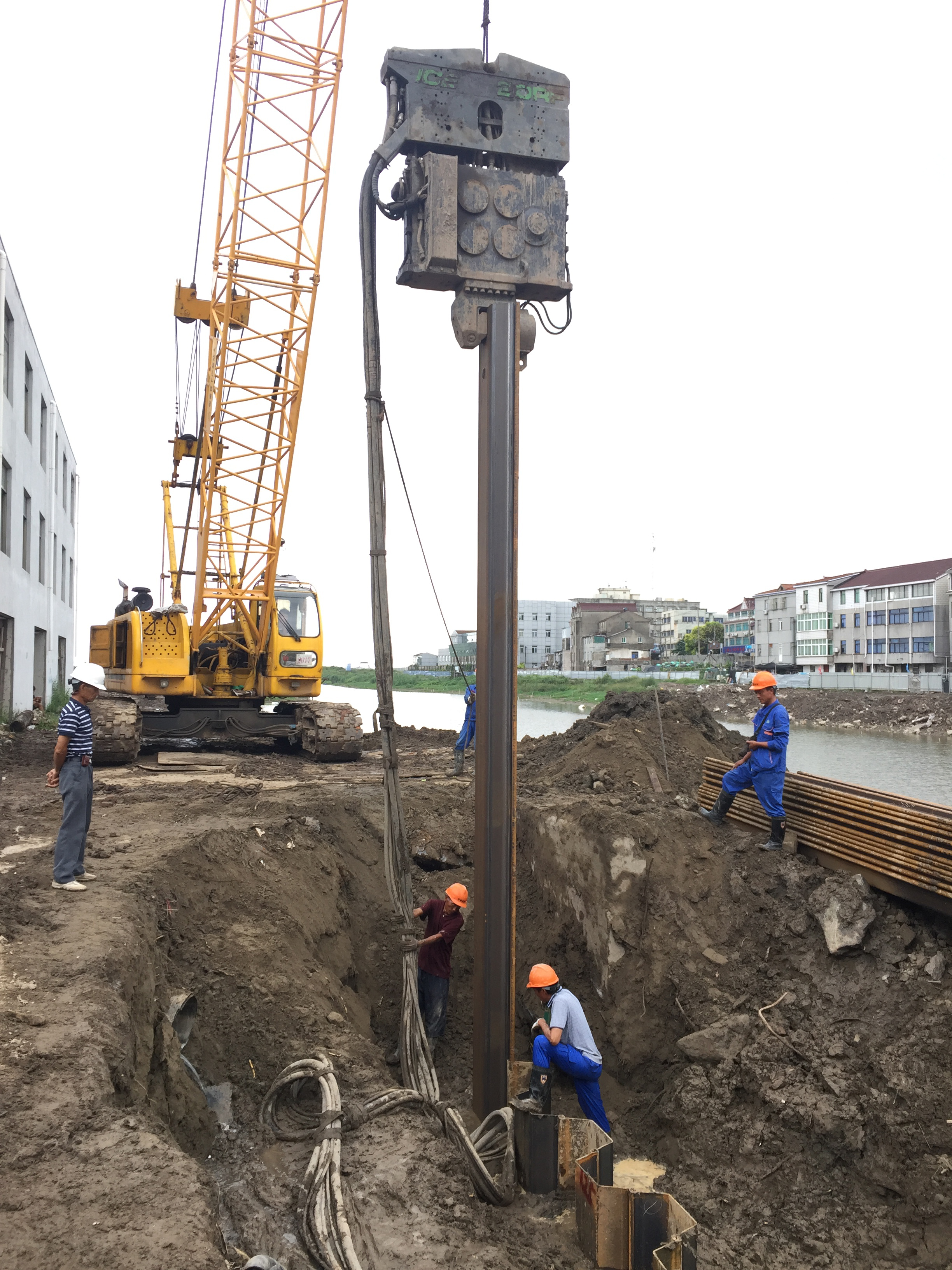

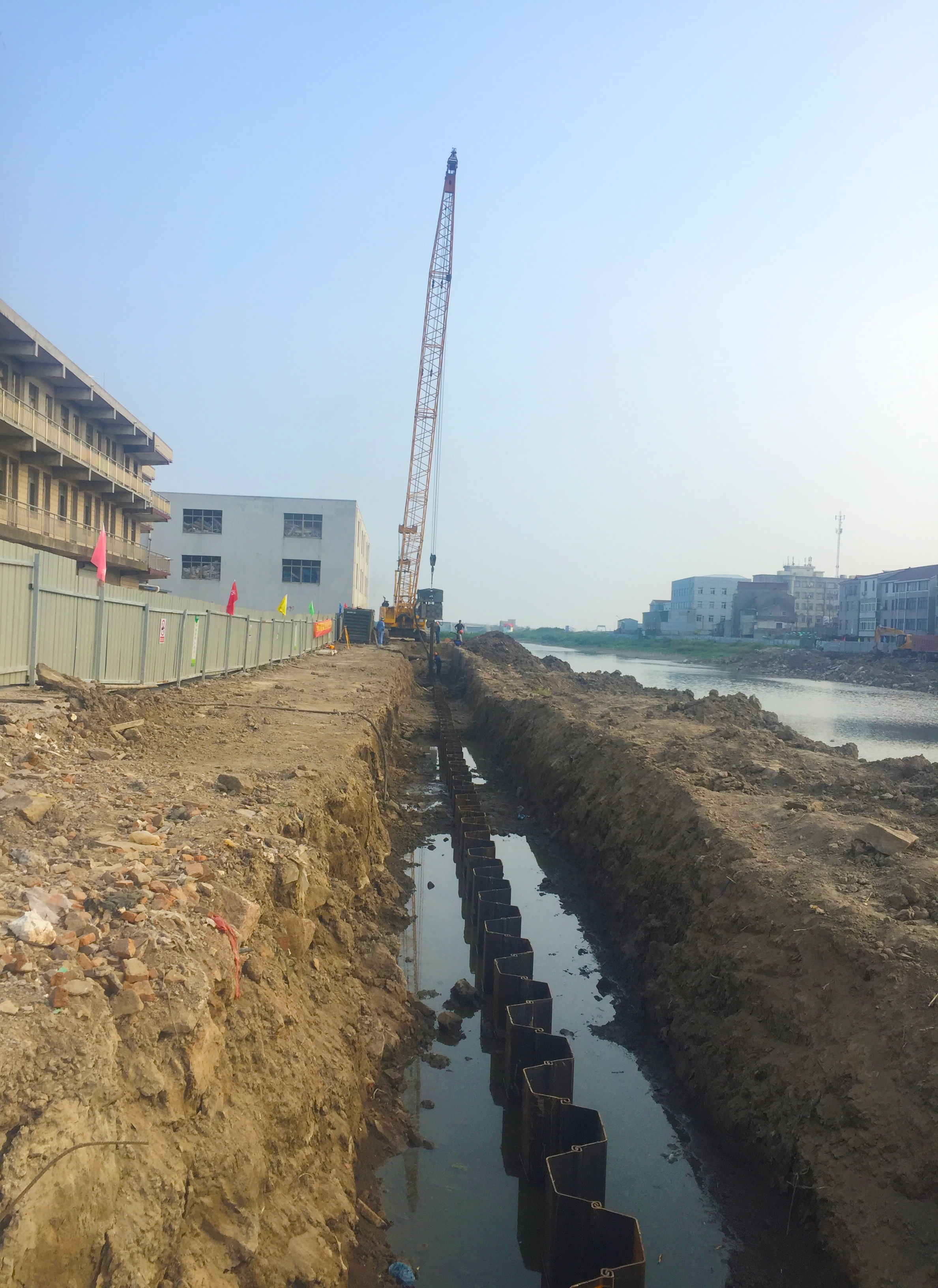

在上海浦东芦潮港的主要街道的运河河岸,打入的9米长钢板桩墙具有双重功能:永久性的挡土墙以及河边混凝土防水堤岸的基础。由于工地毗邻城镇住宅,因此需要低振动设备来完成工作。河南水利工程公司权衡了可完成此项目的两种设备选择:静压植桩机和高达2300转每分钟的免共振液压振动锤。在与设备供应商充分沟通后,认为ICE 20RF是更经济的选择,租金为静压植桩机的一半左右,打桩速度却是它的2倍。打桩作业分包给京南京世佑建设工程有限公司。

ICE,荷兰ICE液压免共振锤,钢板桩直压打桩机, 敏感地区施工, 打桩工程在噪声敏感区域施工

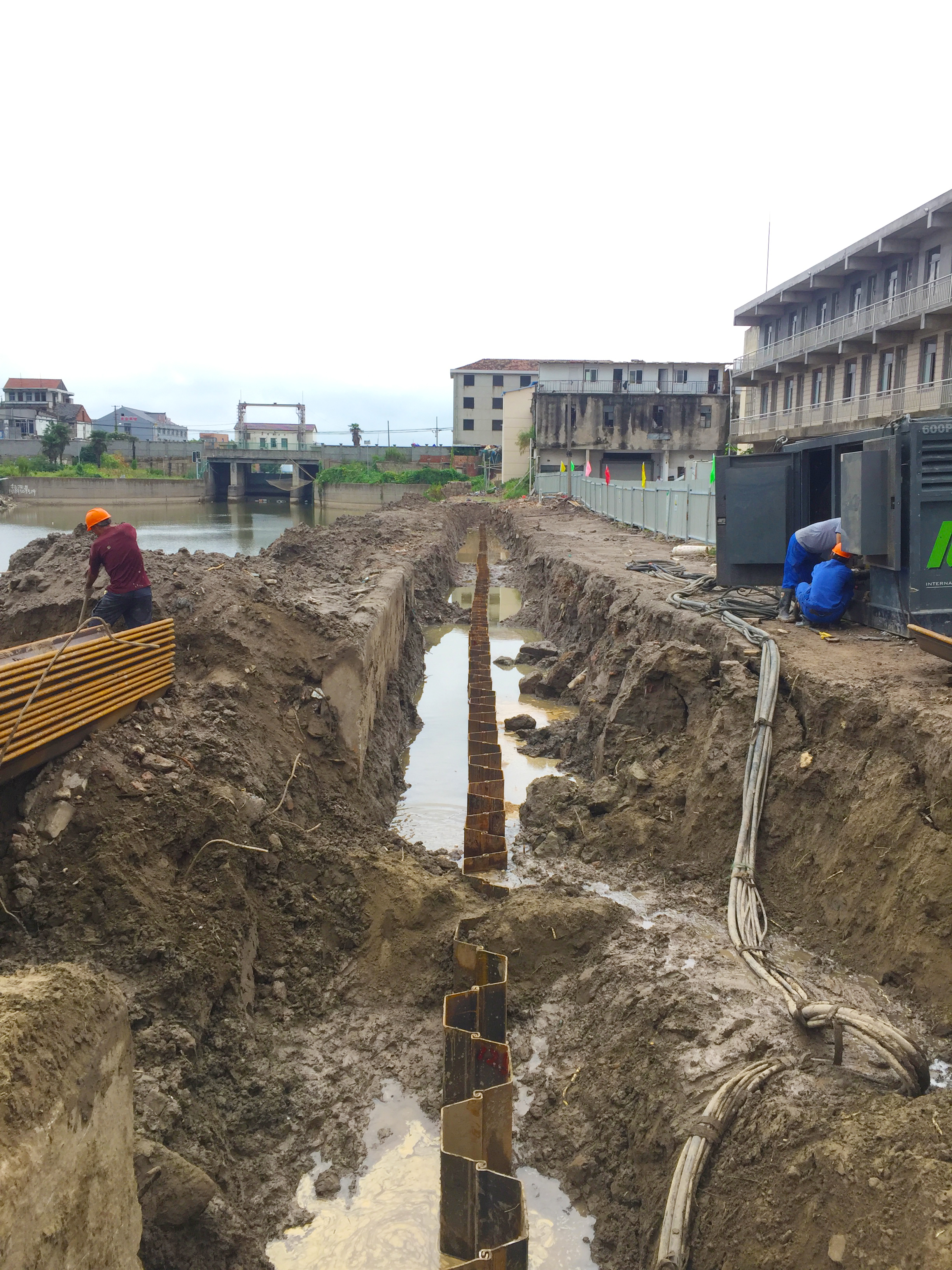

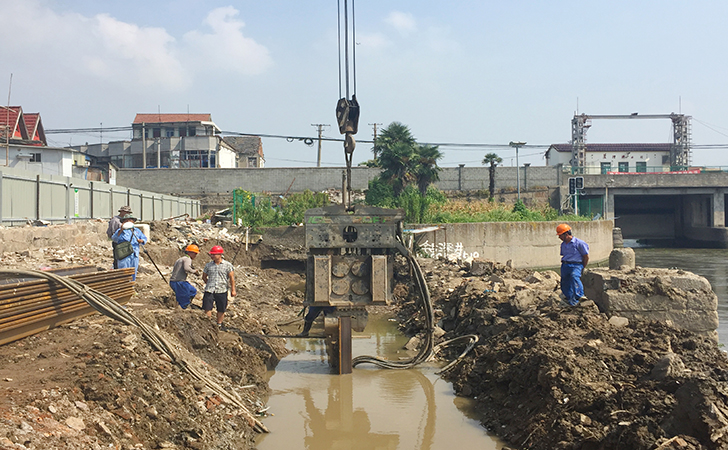

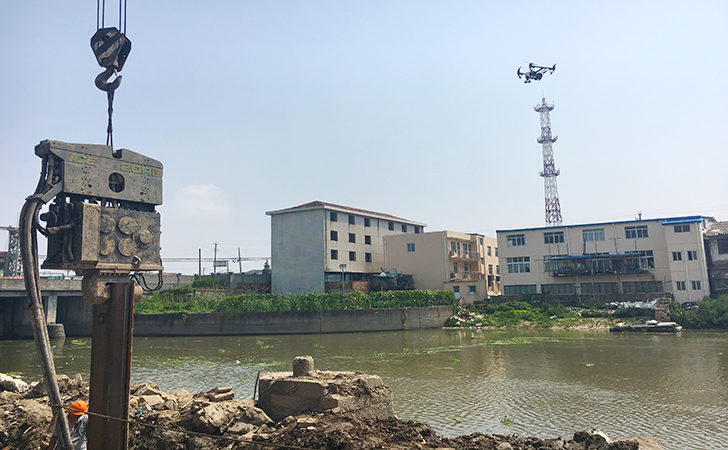

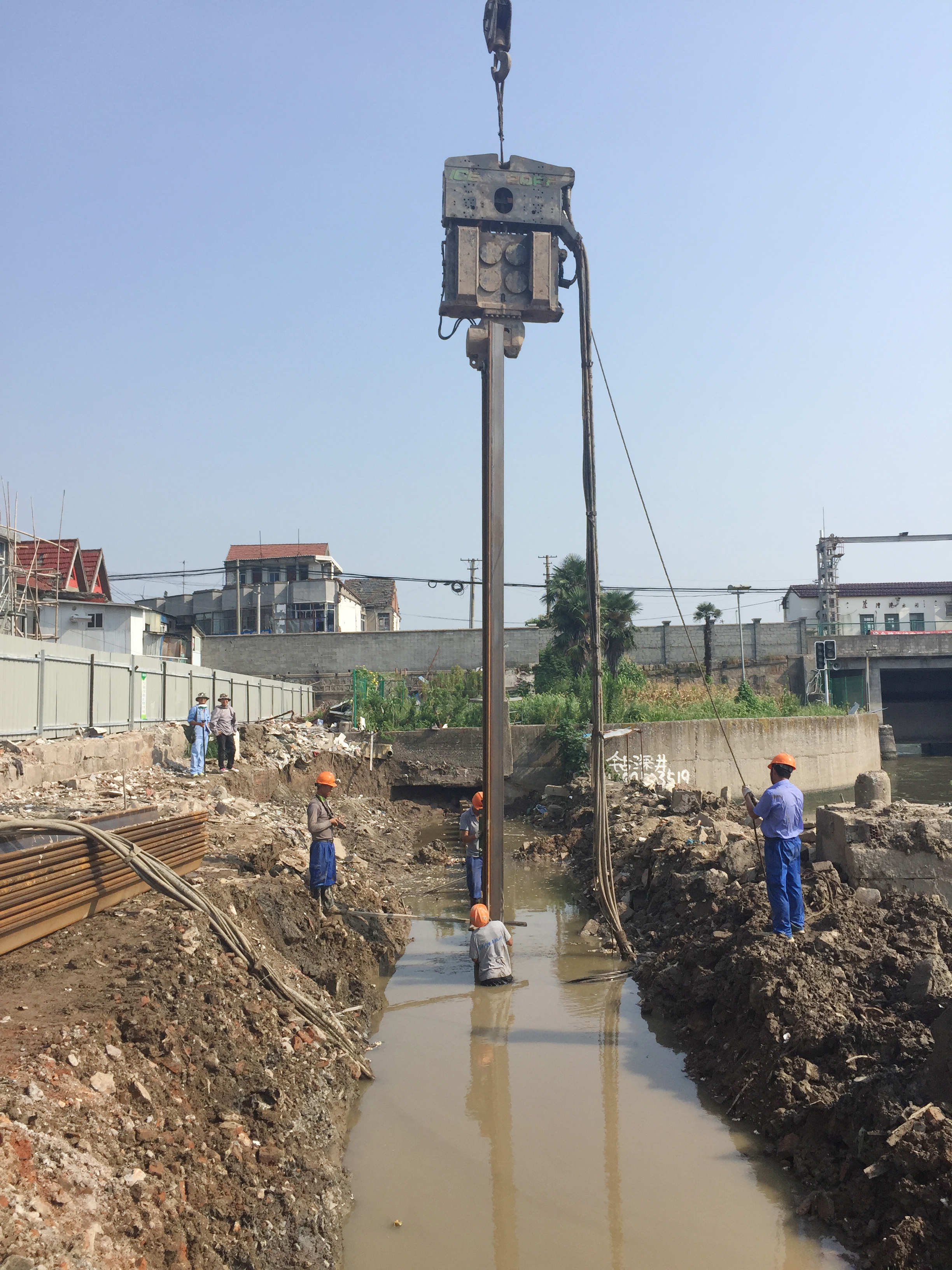

该项目所使用的长9米的6号冷轧钢桩板产于南京,性能良好。为了提高打桩量,客户使用导向架来定位桩,并使用一种特殊的起重工具,使锤能够直接将钢板桩移到合适的位置。起重链是由ICE提供,通过一个可旋转的钩子,穿过钢板桩上提前切割好的洞。起重链连接在振动锤的夹具上。当孔的位置和链条的长度匹配得好,对桩会非常快速和安全。施工现场条件有点复杂,河水填满了沟槽和有限的空间,即使如此,使用50吨的轻型履带吊仍即可确保最佳的工作范围,比使用挖掘机锤打桩的效果要好得多。本文附带的视频显示了振动锤与建筑物的距离。

ICE,荷兰ICE液压免共振锤,钢板桩直压打桩机, 敏感地区施工, 打桩工程在噪声敏感区域施工

那么,免共振振动锤是如何工作的?
当开始或停止振动锤时,偏心块的转速增加或减少。在此过程中,振动锤的频率发生波动,当频率越过相邻的土层和建筑物的自然共振频率区间时,振动锤将引起共振。ICE免共振锤配备了一个可变偏心机制,确保锤在低转速时偏心重量抵消,超过2000RPM之后调整偏心块的位置产生高频短波振动。

ICE,荷兰ICE液压免共振锤,钢板桩直压打桩机, 敏感地区施工, 打桩工程在噪声敏感区域施工



同时顶推4根钢板桩
下面的2个视频显示了ICE-PVE直压打桩机在荷兰的运用。ICE-PVE直压机是多功能打桩架的引导者,它可以同时打4根钢板桩,4个夹具按顺序将桩压下。它的向下压力是180吨,向上拉力是240吨。直压技术的工作原理是通过4个油缸将钢板桩压入土壤。钢板桩通过锁口相互联接。打桩机安装有传感器,使桩能够准确定位,并确保钢板桩墙的垂直度和完整性。这种方法适用于长薄板桩,并能保证很高的日产量。如果遇到严苛的地质条件,可以在桩头注入少量高压水以帮助土壤液化。直压机可以施工拉森钢板桩和Z形桩,通过旋转不同的角度,夹具可以适应不同尺寸的钢板桩。







ICE,荷兰ICE液压免共振锤,钢板桩直压打桩机, 敏感地区施工, 打桩工程在噪声敏感区域施工

直压机可在敏感地区工作。在操作过程中,直压机不会产生任何振动。当直压机将桩压入地面时,地面不会受到干扰,对周围环境的影响几乎为零。直压机可以安装在ICE 90PR打桩架上。90PR的桅杆最大高度为36米,安装后可以打最大长度为30米的钢板桩。90PR的卡特彼勒C18发动机为桩架和直压机提供了所需的液压流量。

基础行业的发展
基础行业正在发生着快速的变化,钢板桩的供应也在变,包括更宽、更长的桩,钢板桩与护筒桩形成的组合墙或工字钢连接墙的使用正变得越来越多。打桩设备正在大步发展,监管机构在推动更环保的施工方法,设计单位也在为市场带来真正的改变。该技术非常适合市政隧道工程和城市建设。我们定期发布关于这个主题的文章,希望您能回来了解最新的应用报告!


如果你想了解更多的信息,请下载手册:免共振技术是什么?

https://www.icevibro.com/uploads/pdf/20170911.pdf
