数据表明,在重工况打桩条件下,增加功率和保持振动锤不变更为有利。
2021-12-31    by : 范新红
  • 数据表明,在重工况打桩条件下,增加功率和保持振动锤不变更为有利。

振动锤只有在动力站匹配合适允许的情况下才能发挥最大作用。我们首先需要关注动力站的规格其次才是振动锤。这篇由比利时鲁汶大学霍利曼教授博士撰写的文章将证明我们为什么要把读者引向这个方向!

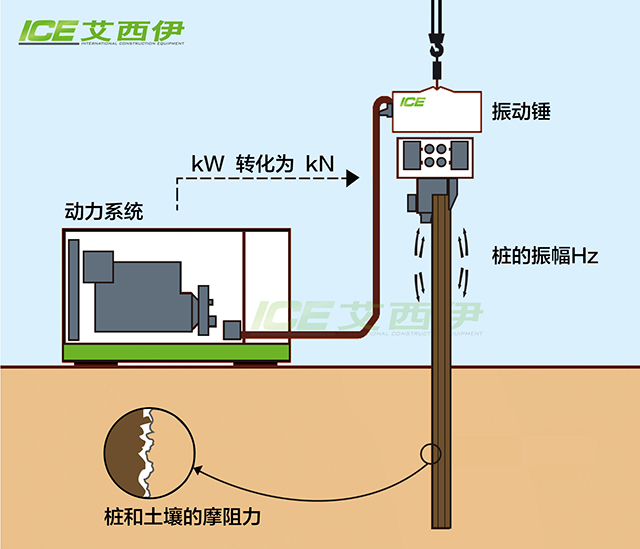

ICE  动力系统图 功率转化为振动频率


动力站就像心脏一样,将能量通过油管(动脉)提供给振动锤和夹具(四肢和肌肉)。我们今天分享的研究文章介绍了动力在沉桩时的重要性。在这篇文章中,我们将论文的主要发现进行了解释,以便普通用户能够理解。如果您想要包含所有图表和参考的完整文章,请单击文章底部的链接。



振动锤穿透高摩阻力土壤时的工作频率取决于动力站液压泵所能提供流量的能力。


实验结果表明,实际振动频率往往低于振动锤的理论频率。对数据的进一步分析表明,频率降低是由于动力站(液压动力组)提供的功率(kW)不足所致。

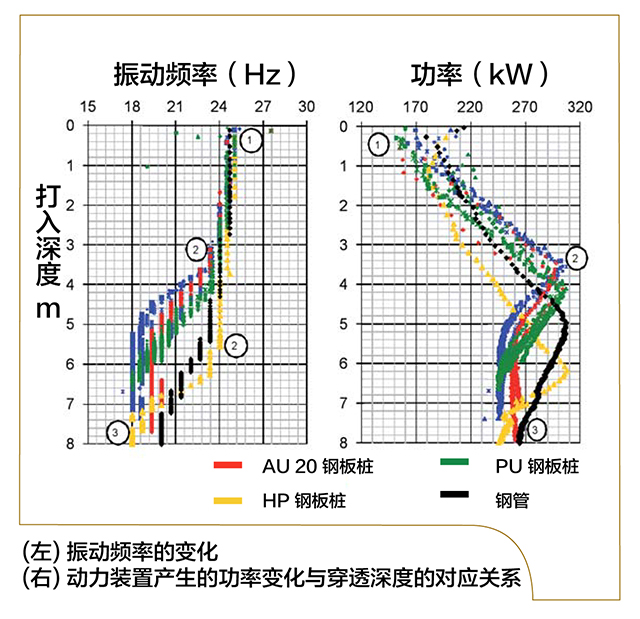

在法国梅维尔的一个工地上,13根桩的测试结果如图所示。试验中振动锤和粘性土条件不变,桩型为变量。桩的频率(左)和液压动力(右)随沉桩深度的变化进行实时测量。

当桩被打入更深位置时,所需的液压功率在增加,以克服土壤的摩阻力。图显示了桩穿透土壤时功率kW的增加情况,振动锤的频率显著降低。


功率转化为振动频率 Prof Dr. Holeyman of the university of Leuven in Belgium w



该图进一步表明,频率和功率之间的关系不受桩型的影响。因此,可以通过监测振动频率的变化来估算功率的使用情况。


实际上,这意味着要保持振动锤在其规格下运行,就必须注意动力站的液压泵和发动机所能提供的功率。ICE的动力站设计经过了优化,完全满足这些要求:发动机和液压变量泵的功率冗余设计,以及有效的冷却性能为液压泵提供了最佳的工作条件。


当沉桩遇到阻力时,人们通常会选择较大规格的振动锤。但数据表明,在重工况打桩条件下,增加功率和保持振动锤不变更为有利。

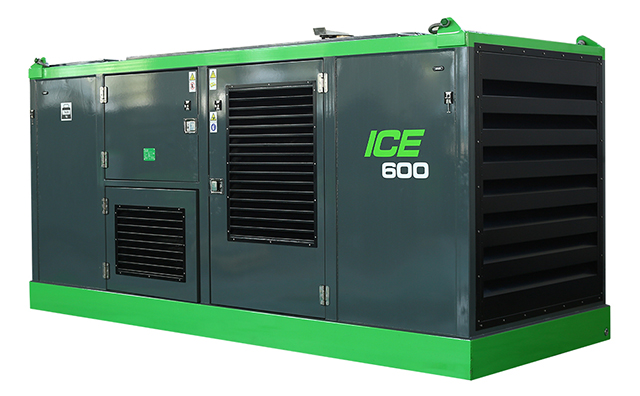

ICE 600液压动力站


要比较不同品牌或型号的液压锤,您可以重点关注振动锤最大激振力kN和动力站发动机最大功率kW的 比率,这个数值能预测设备的性能。如果您不确定供应商提供的数据准确性,您可以使用手持式转速计轻松检查振动频率,查看其是否与制造商提供的数据匹配。



引用文献:



“Sheet pile vibro-driving: Power pack-vibrator-sheet pile-soil interactions“ Holeyman, A.; Universite´ Catholique de Louvain, Louvain-la-Neuve, Belgium, Whenham, V.;Belgian Building Research Institute, Brussels, Belgium. In: Science, Technology and Practice, 2008 IOS Press, ISBN 978-1-58603-909-7 (英语)

The full article can be downloaded here:

https://www.fondytest.com/Alain-Holeyman-s-publications/pdf/2008-8th-Stress-Wave-2.pdf





“Intrillen van damplanken: Invloedparameters en voorspellingsmethodes” Dr.ir. Valérie Whenham WTCB Ir. Noël Huybrechts WTCB Prof.dr.ir. Alain Holeyman Université catholique de Louvain (UCL), in

GEOTECHNIEK, December 2011 (荷兰语)
