22米长的PC钢管桩该选用什么设备拔呢?
2022-02-25    by : 霍金涛
  • 22米长的PC钢管桩该选用什么设备拔呢?

PC钢管桩工艺正广泛应用在基础工程建设中,这些钢管桩直径越来越大,桩长也越来越长,打拔这些带有锁扣的钢管桩需要克服较大的摩阻力,对振动锤频率和激振力的要求也随之提高!本次分享ICE-55NF液压振动锤在湖中拔取22米长PC钢管桩的案例。

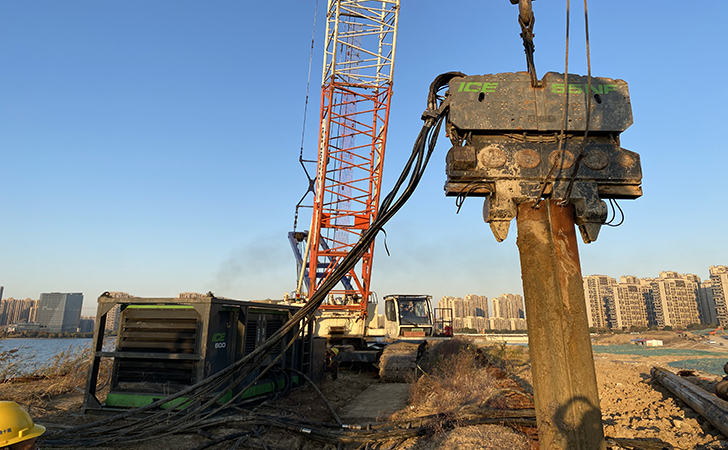

荷兰 ICE 55NF液压振动锤


在PC钢管桩打入初期,土体没有恢复,打拔起来相对轻松,但等项目结束,土体完全恢复后,这些锁扣钢管桩将被土壤牢牢“吸附”,传统振动锤拔取将会非常困难!在选择拔桩振动锤时需要考虑以下几点:

*   激振力要大,大的激振力才能通过振动把桩和土体分离,桩体更容易松动。

*   频率要高,高频率更容易克服桩体锁扣以及土体带来的摩阻力。

*   锤头自重要轻,从而产生大的振幅,也可以节约吊装成本。

*   静拔力要大,桩体松动后,静拔桩力给以大的起拔力。

*   液压动力站匹配要适合,这可以保障给以锤头持续不断的液压动力源,匹配过小,不能保证偏心转速和频率,激振力不足。

*   拔桩过程要可视并且容易操作,可以实时监控拔桩过程设备参数,根据施工进展做出调整,提高施工效率。

*   根据吊装距离选择合适吨位的吊车,考虑吊装锤头和桩的总重量,以及跨度大小,选择适合的吊车,关系到施工安全和拔桩可行性。

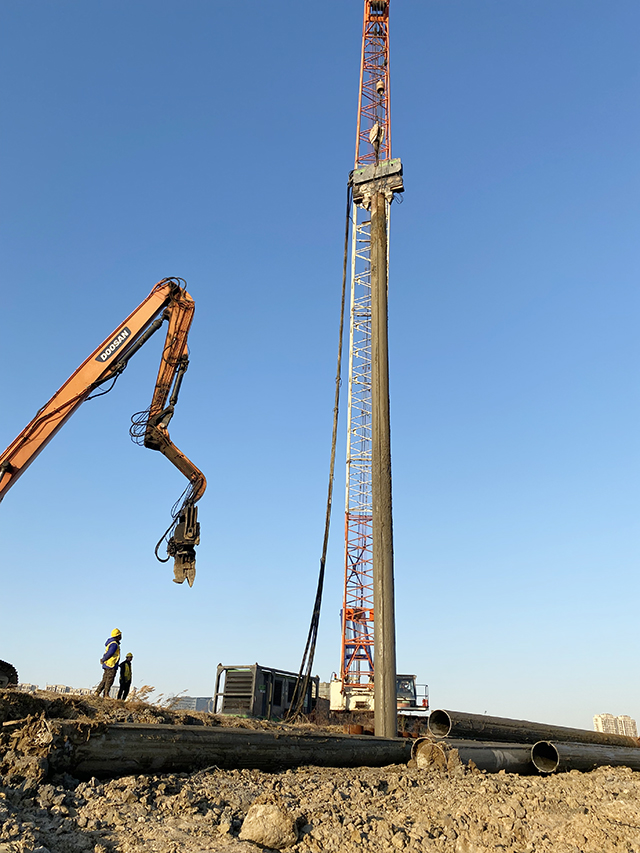

荷兰 ICE 55NF液压振动锤拔桩


本次介绍的项目,PC钢管桩已经打下去半年多,土体完全恢复,钢管桩直径630毫米和720毫米,长度20-22米,挖掘机锤受到大臂高度和锤头激振力所限,施工方已无法应用于拔桩,综合考虑后找到ICE公司,推荐使用ICE55NF施工。


ICE55NF液压振动锤,激振力171吨,频率转速1700rpm,锤头自重9.2吨,静拔桩力可达80吨,锤体自重轻,却有高频率和大激振力的特点,非常适合拔取长桩!施工方第一次看到设备,担心这种小锤头是否可以拔得动?但进场施工后,其顾虑被打消,在150吨履带吊的配合下,轻松激振开土壤,一根根锁扣桩被成功拔起。

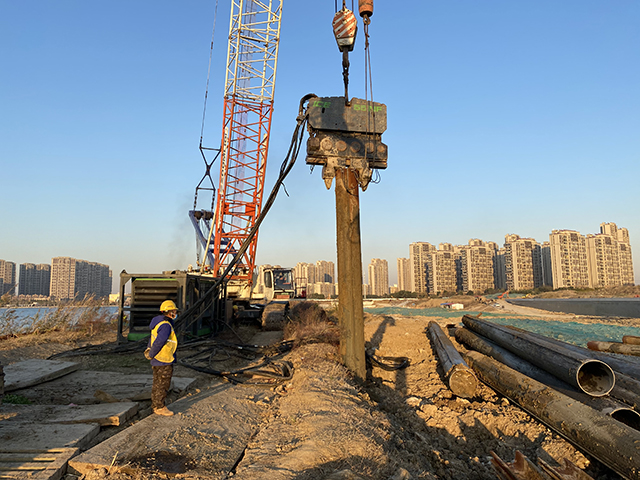

荷兰 ICE 55NF液压振动锤拔22米锁扣钢管桩


55NF匹配600HP液压动力站,为锤头提供持续压力下的液压动力源,配置自动启停器,不拔桩时发动机自动回到怠速状态,平均节省35%的油耗;而且55NF动力站带有冷却系统,可以实现持续打桩,不过热,不影响施工进度!更便捷的是,IQAN显示让打桩过程的设备状态一目了然;无线遥控操作,可以让操作人员近距离靠近拔桩,根据拔取情况,随时调整设备最佳状态!


所以,ICE一直倡导:选择振动锤施工,并不是越大越好,更不是越小越好!而是根据地质条件和桩型尺寸,选择合适频率、适合的激振力及对应相匹配的夹具才会事半功倍,提高效率!

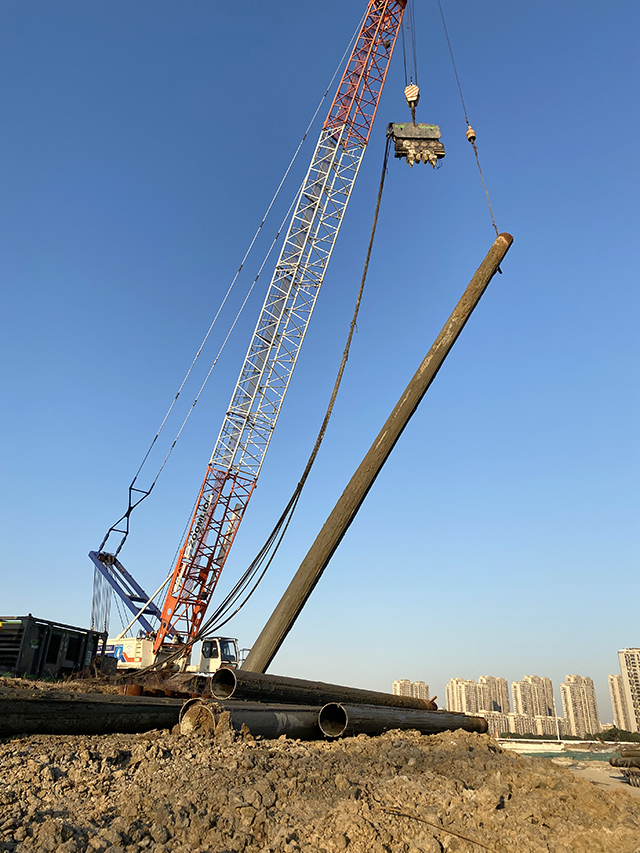

荷兰 ICE 55NF液压振动锤配600动力站


有着近50年液压振动锤生产制造经验的ICE公司,一直致力于不断提升振动锤品质,适应市场需求趋势,在新工艺新设备应用推广中,让客户创造更大价值回报!
