单桩顶部施加4000吨激振力的海上打桩大力士
2020-05-26    by : 艾严
  • 单桩顶部施加4000吨激振力的海上打桩大力士

终于来啦……在推广振动法打单桩近十年后,设计机构、业主和安装公司越来越有兴趣使用振动锤海上单桩。用振动锤打入单桩不仅可行,而且经济、快速、对海洋环境影响小。

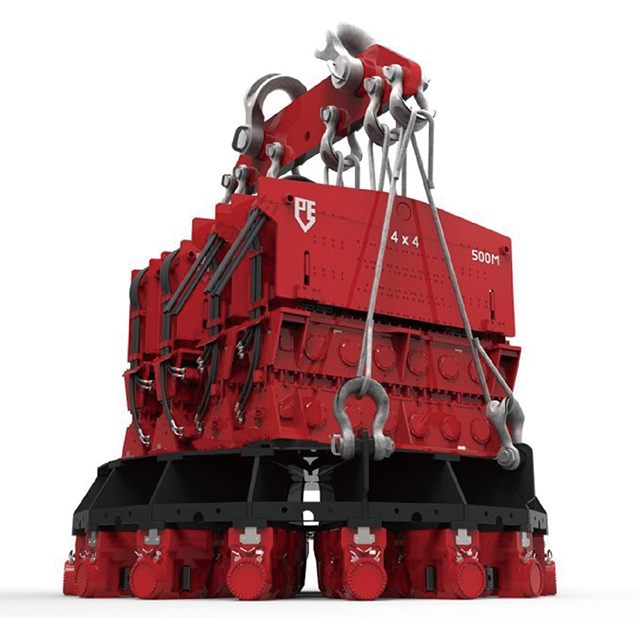

ICE 2000M (42.992kN)型巨人振动锤


单桩顶部的空间非常珍贵!在2019年,ICE做了一个直径7000~8400毫米,长96米,重1500吨单桩的打桩预测。土壤层为粉质层(Qc < 10 MPa) 和砂层 (Qc > 10 MPa)组成,目标深度正好超过40米。这个桩超大,但用来放置打桩所需的40,000kN激振力设备的空间只有21.98平方米。我们已经完成这个大直径单桩的打桩预测,并推荐了ICE 2000M (42.992kN)型巨人振动锤。


ICE,ICE液压振动锤,海上打桩,风机基础,振动打桩锤

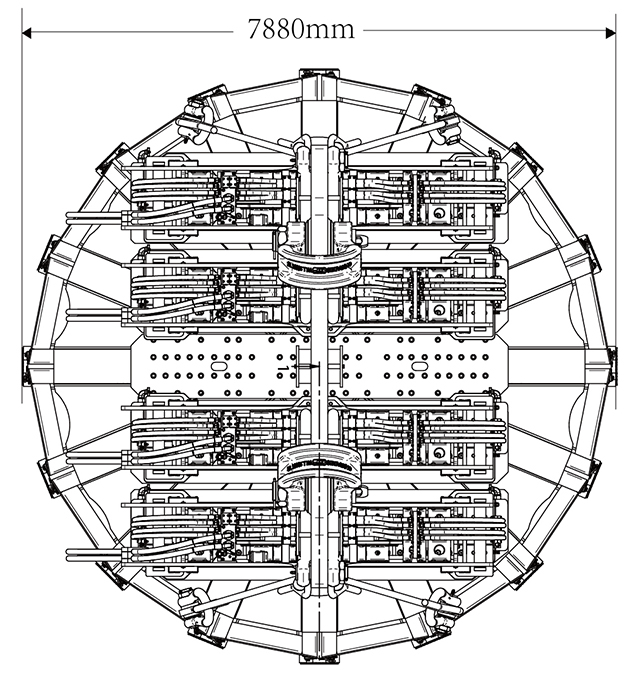

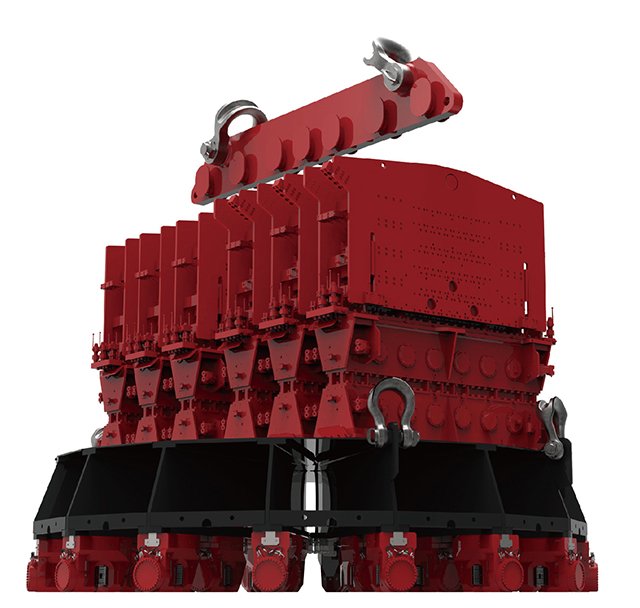

对于如此大直径的单桩,需要多个振动单元同步工作。基础单元的尺寸应该尽可能大,以便它能够紧紧地夹住桩,并将结构的重量减到最小(这确保了能以最大振幅打桩)。2000M(激振力42,992kN)是四个500NF锤整合同步在一起,设计的尺寸仅稍微超过单桩的直径(7,880毫米)。


ICE 500NF是力量非常大的振动锤,我们还没有找到比它的激振力更大,结构更紧凑的振动锤。读者朋友,希望您能帮助我们找到!

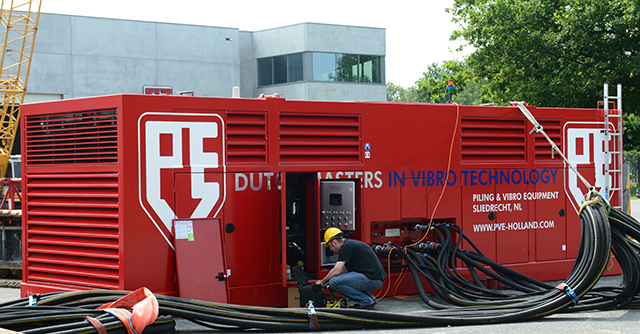

2000M需要的液压油流量为12,800升,工作压力350bar。这是指每一分钟的流量哦! 该液压流量所需的动力输出功率为9,040kW/12,228HP。这需要四个的ICE 3200动力站(即甲板空间=4x22.7平方米),还需要一个油管绞车来管理连接锤和动力站所需的300米液压油管。


ICE,ICE液压振动锤,海上打桩,风机基础,振动打桩锤


这个表格列了不同桩重量所需要的激振力,以及为并联锤提供动力所需要且最重要的液压流量。




ICE,ICE液压振动锤,海上打桩,风机基础,振动打桩锤


ICE在振动设备行业已经有近50年的历史了。我们一贯的设计思路遵循以下两个原则,建议您在选择振动设备时加以考虑:

动力站的马力/流量比要高。

锤的动态重量(振动部分+夹具和梁)应尽可能轻,以最大限度地提高振幅。这就是为什么您经常看到 ICE 250NF锤配两个350TC夹具。


进一步的消息:

翻桩系统即将面世,它不仅是安装辅助桩的定位框架桩之必备品,能在极端天气如台风天快速拆除设备,也适用于打单桩。我们已经完成设计阶段,DNV认证过程也近尾声,有望在今年下半年能够为现有用户增添翻桩系统!



250NF因其可靠性能一直以来受到用户的青睐!用户说他们选择ICE 250NF的另一个原因是由于其结构紧凑,占地尺寸小。250NF所需的甲板空间不大,仅需要一个ICE1600动力站提供动力。对那些想要在海上风力设备业务中赚钱的投资者来说,是一个很好的选择。可靠的性能使投资者无后顾之忧,设备的使用寿命可达20-30年,使其成为具有高转售价值的可靠投资。

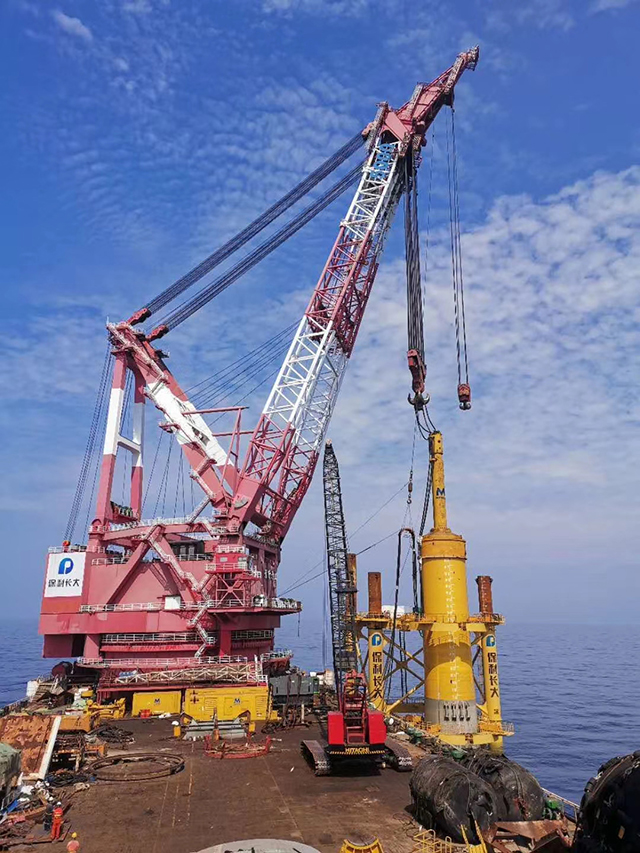

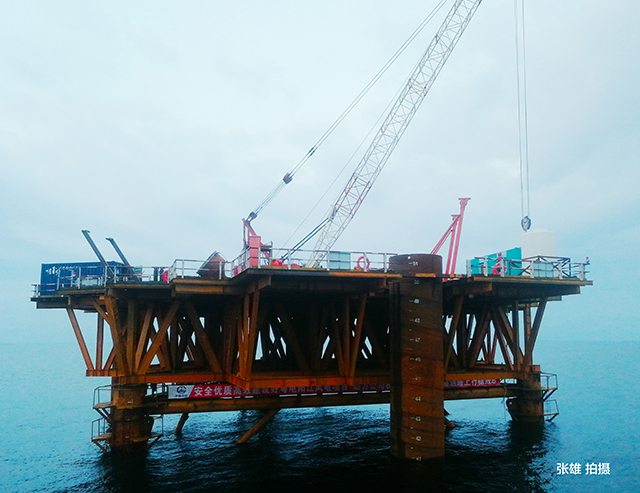

下面我们分享一些2020年春季海上打桩项目的图片:


ICE,ICE液压振动锤,海上打桩,风机基础,振动打桩锤


ICE,ICE液压振动锤,海上打桩,风机基础,振动打桩锤

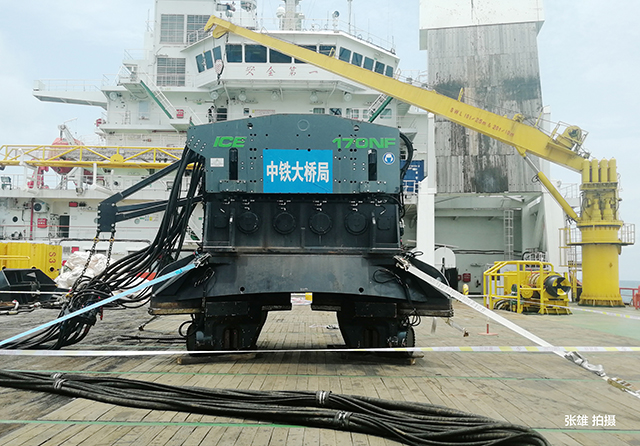

ICE 170NF液压振动锤海上打桩


如果您想获得更多的信息,请与我们的团队联系。我们有许多振动锤可供您租赁,也有库存设备供您购买。我们很高兴讨论您的项目需求,并帮您做打桩预测分析。
