170NF在阳江风电场打入直径2940mm的辅助桩
2020-09-25    by : 艾严
  • 170NF在阳江风电场打入直径2940mm的辅助桩
  • 170NF在阳江风电场打入直径2940mm的辅助桩

自六月份开始,中铁大桥局的170NF并联振动锤一直被用于广东阳江风电场施工风电基础桩。今天我们分享一些项目的细节和照片,我们希望您能喜欢这些内容。关于打大直径桩的项目,您可联系和咨询中铁大桥局或上海ICE公司。

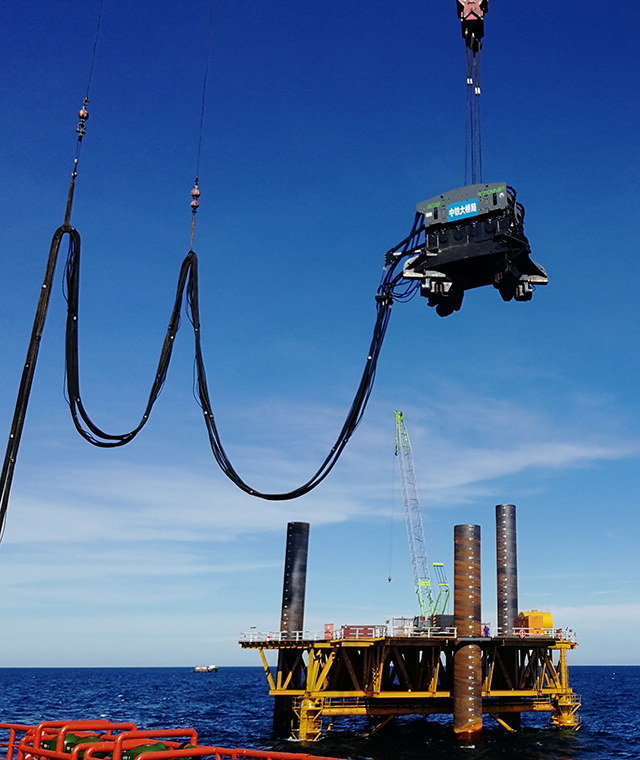

中铁大桥局的170NF并联振动锤


粤电阳江沙扒海上风电项目

规划装机容量300MW

三腿和四腿导管架平台

风机机组5.5和6.45MW

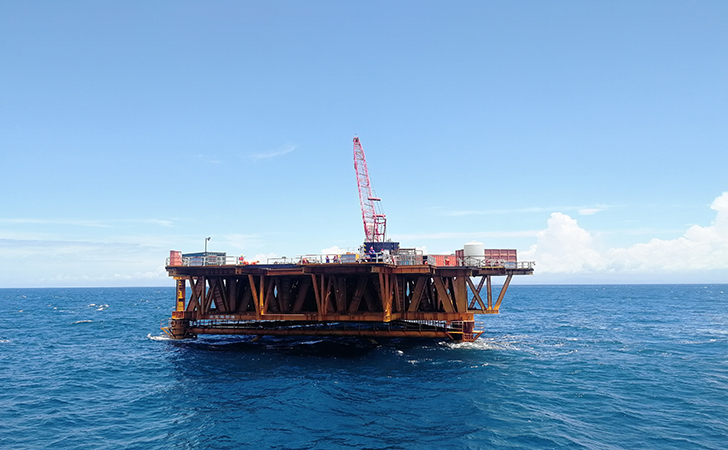

粤电阳江沙扒海上风电项目


施工方法是根据土壤条件和市场上可用的设备来选择。该地区水深为23-27米,土壤条件不适合使用冲击锤:上层是25米的土层,紧接着是需要钻孔的硬土层。该项目选择使用170NF并联振动锤,首先打入直径为2940毫米、长51-58米(重量约为80吨)的护筒直到硬土层,然后使用钻机清空护筒中的岩石和土壤,将钢桩插入导管,桩侧灌浆固定。之后切掉高出海床平面以上的护筒部分,将导管架平台定位并安装于此基础上。

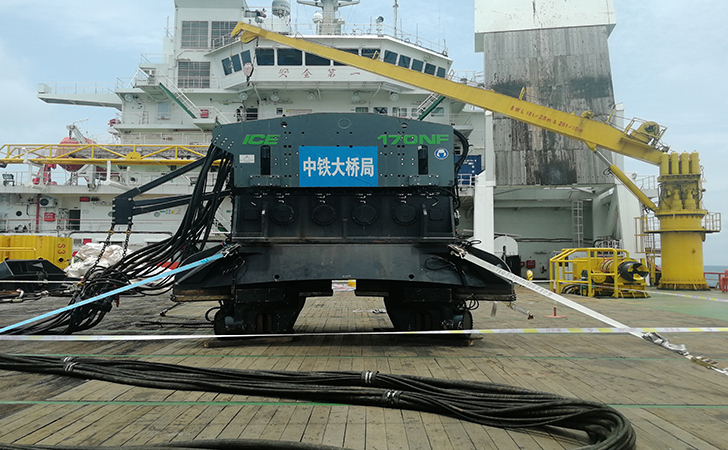

170NF并联振动锤

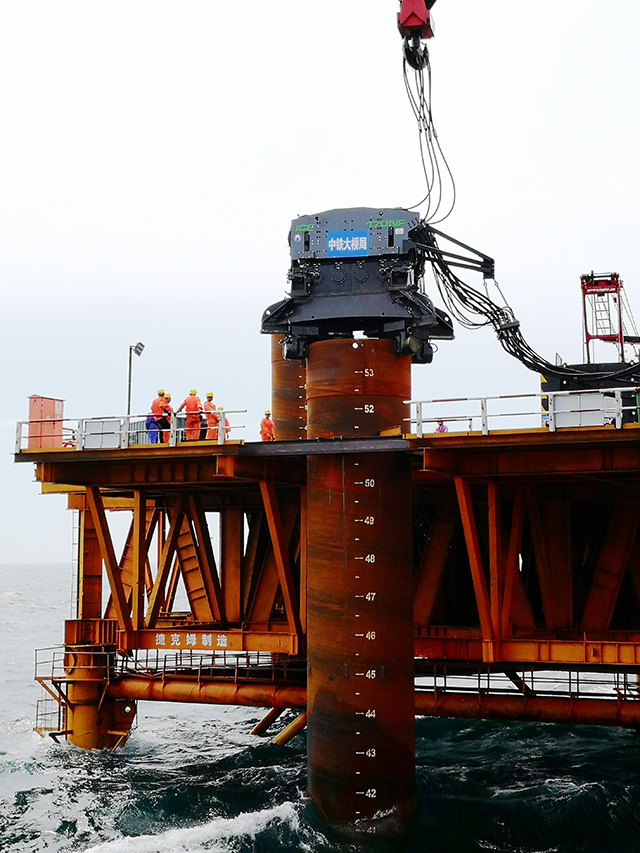

护筒的壁厚为20mm,在护筒顶部焊接了一个双层套环,这样可以使4个夹具更好的夹紧护筒。170NF并联振动锤工作非常可靠,桩顺利打入了所需深度,提高了安装的整体效率。

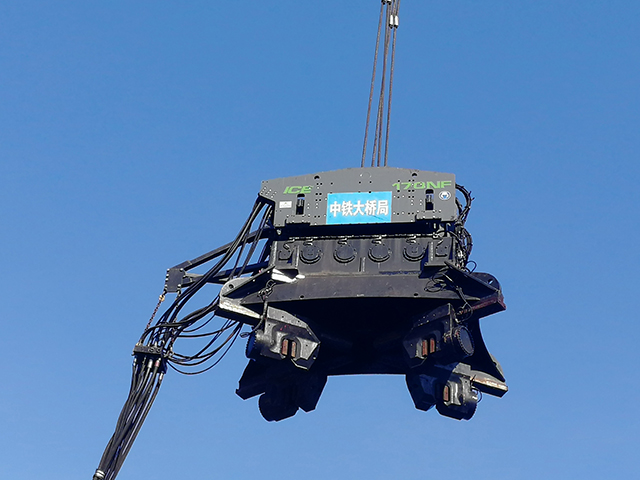

中铁大桥局并联振动锤


中铁大桥局在2019年将170NF并联振动锤加入了租赁队伍中,之前曾被用于汕头的一个桥梁项目。中铁大桥局非常赞赏170NF并联振动锤的灵活性,因为设备可选择单独使用或者并联使用,这有助于租赁公司实现更高的整体设备利用率。

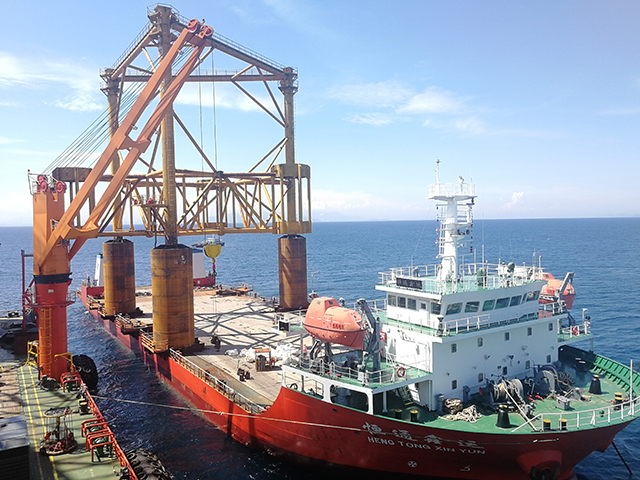

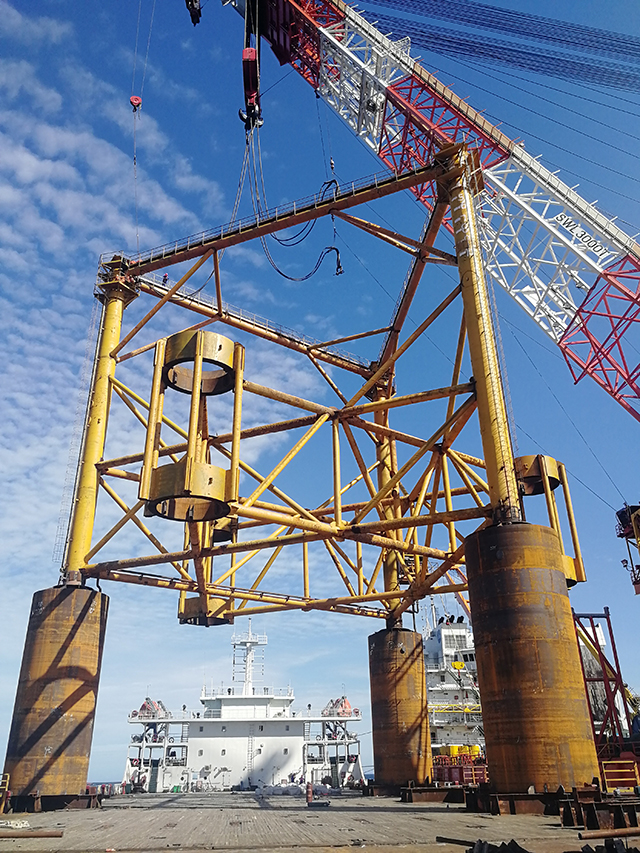

粤电阳江沙扒海上风电项目  三腿和四腿导管架平台


170NF并联振动锤的设计可适用于市场上普遍使用的桩直径尺寸,并确保锤没有任何部分超出标准道路运输尺寸。还有一个额外的优点是,并联锤的设计紧凑,减少了所需占用的甲板空间。
